[SNK Candy 18] Ecran flou

Message  Nanaki le Sam 02 Mar 2013, 02:23

Salut à tous !
Je suis en train de bricoler mes 2 petites SNK Candy 18 et premier constat.
J'ai l'un des écrans qui est vraiment nickel. L'autre, est flou...
Après des dégauss manuels... rien n'y fait.

Je regarde les potards sur la platine, et je vois aucun qui ne correspond à quelque chose pour régler ça...
J'ai cru voir sur certaines (toutes ?) les platines, un potard "Screen", et un autre de "Focus".

Et d'après ce que j'ai pu lire, c'est ce dernier qui règle le flou...

Par contre, vu que c'est archi difficile d'accès. Je n'ai pu voir que les potards traditionnels sur les côtés.
A savoir V-Pos, V-Hold, V-Size, H-Phase, H-Hold, H-Size, Bright, R, G, B.

Donc je me demandais... quelqu'un a-t-il cette borne, pour me dire si y a un potentiomètre de ce type "caché" ou saurait d'où ce flou pourrait venir ?

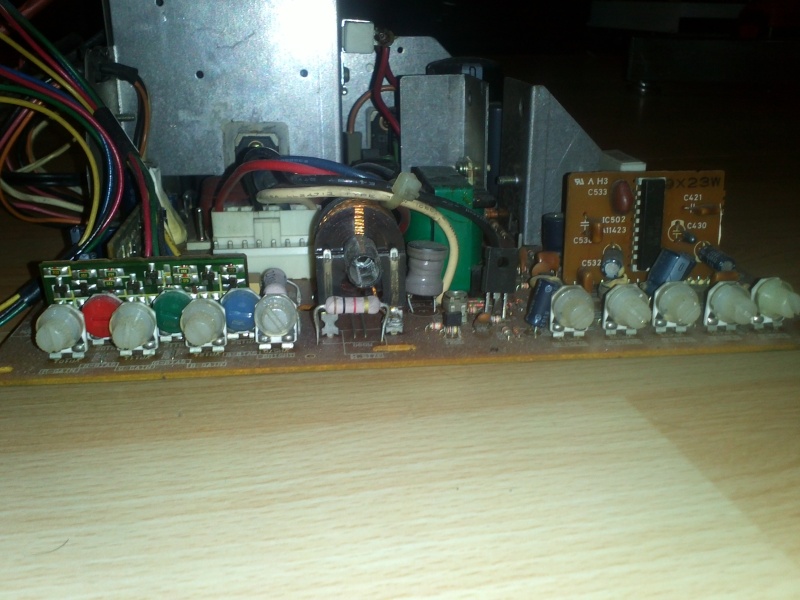

Et question également, sur mes 2 bornes, le H-Size n'est pas un potentiomètre comme tous les autres...
Sur l'une de mes bornes, cela ressemble à ça (sur l'autre borne, c'est plus ou moins pareil), comment le règle-t-on ?


Merci d'avance pour votre aide cheers
avatar
Nanaki
service volontaire
service volontaire

Messages : 171
Date d'inscription : 10/02/2013

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  sebhades le Sam 02 Mar 2013, 07:24

Bouboualex est demandé sur ce topic
avatar
sebhades
Engagé
Engagé

Messages : 249
Date d'inscription : 27/05/2012
Age : 40
Localisation : Mulhouse

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  DracoeL le Sam 02 Mar 2013, 08:32

En général ce potards sont sur rla THT de la platine si je ne me trompe pas.
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  raisonnable le Sam 02 Mar 2013, 08:44

c'est ce que j'allais dire.

la légende dit qu'il faut les manipuler avec délicatesse

_________________
Elle : "non mais c'est quoi cette bistouquette, elle fait quelle taille au juste?"

Lui : "il parait que la bouche est un instrument de mesure très fiable"
avatar
raisonnable
SuperPlayer De La Grande Gueule

Messages : 5225
Date d'inscription : 02/05/2012
Localisation : une lionne, des cerisiers, une pomme et...des rats!!!

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  Olisan le Sam 02 Mar 2013, 09:57

Le focus se trouve normalement sur la platine.
Pour le h-size, l'image est flou mais en général, c'est souvent le premier potard à casser. Si il a été réparé, il a probablement été remplacé par un composant... donc plus de réglage.
avatar
Olisan
Soldat
Soldat

Messages : 708
Date d'inscription : 08/05/2012
Age : 41
Localisation : Paris

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  Spawnone le Sam 02 Mar 2013, 10:06

Nanaki a écrit:
Et question également, sur mes 2 bornes, le H-Size n'est pas un potentiomètre comme tous les autres...
Sur l'une de mes bornes, cela ressemble à ça (sur l'autre borne, c'est plus ou moins pareil), comment le règle-t-on ?
On voit rien... Suspect
Mais ça a doit être ce fameux potard avec la vis en ferrite à l'intérieur.
Il faut tourner celle-ci avec une clef hexagonale ( ou octogonale me rappelle plus ) ou avec un tournevis plat/cruci à la bonne taille on peut le régler.
Il faut également éviter de le manipuler à chaud de ce que j'ai lu un peu partout, et surtout avec précaution car c'est moitié fragile...


Dernière édition par Spawnone le Mer 06 Mar 2013, 12:42, édité 1 fois
avatar
Spawnone
Soldat
Soldat

Messages : 707
Date d'inscription : 04/05/2012
Localisation : Nantes

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  Kretinou le Lun 04 Mar 2013, 00:19

Il te faut tourner le potard "focus" sur ta THT : http://img11.hostingpics.net/pics/912087photo.jpg (ne tiens pas compte des flèches sur la tof)
ça se tourne au poil de couille, donc ultra tout doux.

avatar
Kretinou
Libéré
Libéré

Messages : 312
Date d'inscription : 29/05/2012
Age : 71
Localisation : Switzerland

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  bouboualex625 le Lun 04 Mar 2013, 06:50

voici ta platine en détail Wink






donc sur la dernière photo on voit bien 4 potards cachés mais pour ton problème ils ne te servirons a rien Wink
comme le dis Kretinou le flou ce gère avec le potard Focus de ta tht (c est celui du haut 3ème photo) mais doucement car
ça règlera le problème un temps.
Moi je te conseil de sortir l’écran car la candy18 est horrible pour bosser dedans Razz
si tu as d'autres questions Wink
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  DracoeL le Lun 04 Mar 2013, 07:19

Tata tata tataaaaaaaaa Fofofocussssss
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  Crabotobot le Lun 04 Mar 2013, 11:55


_________________

T'es pas content ! Tu te casses !
avatar
Crabotobot
Modérateur
Modérateur

Messages : 1967
Date d'inscription : 03/05/2012
Age : 40

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  TylerDurden67 le Lun 04 Mar 2013, 12:11

DracoeL a écrit:Tata tata tataaaaaaaaa Fofofocussssss

mais qu'il est con
avatar
TylerDurden67
Soldat
Soldat

Messages : 1147
Date d'inscription : 27/10/2012
Age : 42
Localisation : dans le ried dude!

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  Nanaki le Mar 05 Mar 2013, 21:16

UN ENORME MERCI A TOUS !!!
J'ai pas eu le temps de tester avec le taff Sad

Vous avez répondu à toutes mes interrogations Smile
Donc si je comprend bien, le potard de "Focus" se règle borne éteinte de préférence ?
Et il faut y aller au demi millimètre près.

A quoi sert le potard "Screen" qui va de paire avec le Focus ?

Un SPECIAL THANKS à Kretinou et bouboualex pour les photos de la platine. Razz
bouboualex avec toutes tes photos, YOU MADE MY DAY !!
T'es un chef !! Je me permets les mettre au chaud sur mon PC pour m'aider au prochain démontage de la platine pour une grosse restauration !
avatar
Nanaki
service volontaire
service volontaire

Messages : 171
Date d'inscription : 10/02/2013

Revenir en haut Aller en bas

Re: [SNK Candy 18] Ecran flou

Message  Crabotobot le Mar 05 Mar 2013, 22:11

Avec le Screen tu ajustes ta luminosité si je dis pas de bétises ...

_________________

T'es pas content ! Tu te casses !
avatar
Crabotobot
Modérateur
Modérateur

Messages : 1967
Date d'inscription : 03/05/2012
Age : 40

Revenir en haut Aller en bas
