Persecutor Fightstick : Xbox360 / PC / PS3 ( Paewang / Datel Powered )

Message  persecutor le Lun 12 Nov 2012, 20:44

Persecutor Fightstick : Xbox360 / PC / PS3 ( Paewang / Datel Powered )

Jusqu’à ce jour j’utilisais un stick Neo Geo custom, que j'adore mais bon j'étais limité au PC




Suite a une vente de Spawnone cheers

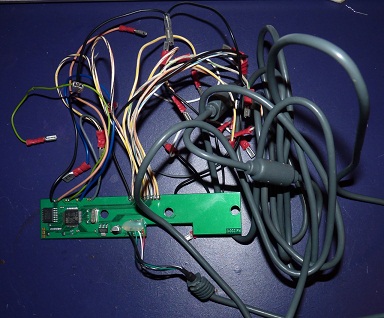

j'ai pu me procurer un PCB Datel (Paewang) Xbox360 / PC / PS3

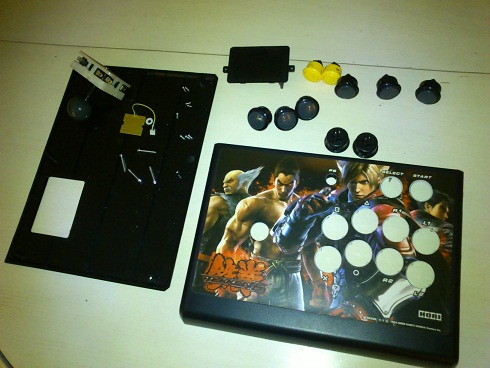

Allez au boulot la victime et un mochissime "Hori Wireless Tekken 6"




On démonte on dessoude



Modification du Pcb Datel pour l'installer dans le stick



En place dans le stick je vous épargne le câblage




Pose du Artset



Et voila





Mode d'emploi du pcb (de canadian joystick)


Product Description

The Joytron Paewang Revolution PCB is great starting point for dual modding projects. It works flawlessly with Xbox 360, PS3, and PC with out the need for additional converters. The Paewang wire kit is soldered by our own technicians to kick start your joystick project. Save on the deal and choose to get the PCB only (for advanced modders).

How to switch between consoles
The Joytron Paewang Revolution PCB toggles between Xbox 360 and PS3/PC modes by holding Turbo before plugging into a console. The board will stay in the last mode used until the switching method is performed. Mode switching is not neccessary if the same console is used consecutively.


How to Use the Turbo Rapid Fire Function
Paewang Revolution is equipped with a unique programmable Turbo Rapid Fire function that can boost your firepower in any game. The Turbo Rapid Fire function has 3 speed settings and can be assigned to any of Paewang Revolution’s buttons.

Step 1: Choose Rapid Fire Buttons

Different games will use different buttons for actions like jump, shoot, block, etc. In order for you to get the most out of the rapid fire function, you can choose exactly which button or buttons it is assigned to. To program which buttons will use rapid fire, press and hold the TURBO button and then any one of the Paewang Revolution’s buttons. When you have made your selection, release the TURBO button.

Step 2: Enable Rapid Fire and Set Speed

Paewang Revolution has 3 different speed settings for the rapid fire. After assigning Turbo Rapid Fire to one or more buttons (see previous section) rapid fire will automatically be activated, at its fastest speed, on the selected buttons. To reduce the speed of the rapid fire, tap the turbo button. Rapid fire will run at its intermediate speed. Tap the turbo button again to reduce the rapid fire to its slowest speed or one more time to turn it off, as per the diagram:

1 press - fast
2 presses - medium
3 presses - slow
4 presses - turbo off

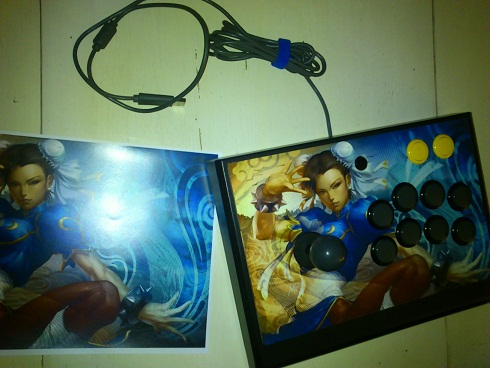

L'image originale de Chun Li

Le Template du Hori Wireles


Et voila reste encore à le lester un peu
et voir si je change le stick et ou les boutons qui me conviennent pour le moment


Edit : rhhaaaaa


Dernière édition par persecutor le Lun 12 Nov 2012, 21:50, édité 3 fois (Raison : les photos sont trop grosses je vais les réduire)
avatar
persecutor
Ca commence à venir.....
Ca commence à venir.....

Messages : 100
Date d'inscription : 05/10/2012
Age : 87
Localisation : FR / 33 / BDX

Revenir en haut Aller en bas

Re: Persecutor Fightstick : Xbox360 / PC / PS3 ( Paewang / Datel Powered )

Message  THX1138 le Mar 13 Nov 2012, 10:37

très bien fait
je vais essayer de faire la même chose Smile

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: Persecutor Fightstick : Xbox360 / PC / PS3 ( Paewang / Datel Powered )

Message  DracoeL le Mar 13 Nov 2012, 11:57

Avis perso : je trouve l'artset très mal placé par rapport stick, le stick qui arrive juste dans le téton gauche bof ...

Sinon je vois pas l'intérêt de ton tuto vu que tu détailles rien et nous balance la notice des pinouts Razz . Tu expliques pas l'intérêt de tout soudé sur ton connecteur.
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Persecutor Fightstick : Xbox360 / PC / PS3 ( Paewang / Datel Powered )

Message  Spawnone le Mar 13 Nov 2012, 12:38

Ah Dracoel, toujours le petit mot pour faire plaisir. Razz
Même si c'est pas faux...
T'as oublié ton smiley Zahia devant Frankybéry en fin de phrase : !
Sinon le boitier de ce stick Hori est pas tip top car peu épais du coup on ne peut pas mettre un bon stick de qualité...
avatar
Spawnone
Soldat
Soldat

Messages : 707
Date d'inscription : 04/05/2012
Localisation : Nantes

Revenir en haut Aller en bas

Re: Persecutor Fightstick : Xbox360 / PC / PS3 ( Paewang / Datel Powered )

Message  DracoeL le Mar 13 Nov 2012, 13:22

J'ai du mal avec les enrobages en chocolat Razz
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Persecutor Fightstick : Xbox360 / PC / PS3 ( Paewang / Datel Powered )

Message  Bonky le Mar 13 Nov 2012, 16:39

Merci pour ta jolie présentation Smile

Draco, soit "un peu" plus sympa dans tes propos stp Wink .
Je trouve dommage cette réaction. pirat
La critique est aisée,seul l'art est difficile Neutral
D'ailleurs c'est quand que tu nous fait un tuto ? clown
Positive ma poule Laughing

En tout cas, je remercie chaudement ceux qui prenne de leur temps pour nous faire de zolie tuto,scan,aide pour le dépannage....
Et quand je vois des phrases comme ça , cela me fait de la peine Sad (il aurait pu rien faire et le garder pour lui aussi)



Edit : je pense qu'il s'agit plus d'une réalisation perso que d'un tuto Rolling Eyes

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: Persecutor Fightstick : Xbox360 / PC / PS3 ( Paewang / Datel Powered )

Message  DracoeL le Mar 13 Nov 2012, 16:48

Ok ok meaculpa Razz

P.S. J'ai déjà fait mes contributions pour le forum .
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Persecutor Fightstick : Xbox360 / PC / PS3 ( Paewang / Datel Powered )

Message  Bonky le Mar 13 Nov 2012, 17:11


_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: Persecutor Fightstick : Xbox360 / PC / PS3 ( Paewang / Datel Powered )

Message  AsPiC le Jeu 15 Nov 2012, 14:41

DracoeL a écrit:
Sinon je vois pas l'intérêt de ton tuto vu que tu détailles rien et nous balance la notice des pinouts Razz . Tu expliques pas l'intérêt de tout soudé sur ton connecteur.

Ca ne t'as pas traversé l'esprit que ça n'était pas un tuto



Sinon idem l'artwork n'est peu être pas idéalement placé.
avatar
AsPiC
Petite frappe
Petite frappe

Messages : 78
Date d'inscription : 26/05/2012
Localisation : Vers Nantes...

Revenir en haut Aller en bas

Re: Persecutor Fightstick : Xbox360 / PC / PS3 ( Paewang / Datel Powered )

Message  persecutor le Ven 16 Nov 2012, 00:01

Hello merci pour les commentaires cheers

oui effectivement comme vous l'avez remarqué c'est plus une réalisation perso qu'un tuto,
il y a pleins de bon tutos hyper détaillés sur le net sur SRK par exemple,
les quelques infos c'est pour se faire une idée de la démarche que j'ai suivie Wink

Concernant les connecteurs ils permettent de faire partir le câblage a la verticale et non plus a l'horizontale (pour gagner un peu d'espace) car en effet ce stick n'est pas très spacieux cela nécessitera quelques efforts pour le mod des boutons et stick s'ils me semblent nécessaires.

Et pour le artset c'est un compromis ,
comme je voulais conserver le dessin original au maximum il a fallu faire un choix ...
Donc j'ai mis mon joystick entre les seins de Chun Li ...

mais bon, si vous avez des idées pour mieux le positionner
je prend toute les propositions
avatar
persecutor
Ca commence à venir.....
Ca commence à venir.....

Messages : 100
Date d'inscription : 05/10/2012
Age : 87
Localisation : FR / 33 / BDX

Revenir en haut Aller en bas
