Réparer une A_Board CPS1 avec un probléme graphique

Voir le sujet précédent Voir le sujet suivant Aller en bas

Réparer une A_Board CPS1 avec un probléme graphique

Message  loupsifer le Lun 05 Nov 2012, 11:47

Bonjour à tous,

Voici une réparation qui m'a bien embêté, une succession d'éléments de la PCB sont en cause au fur et à mesure de l'intervention.

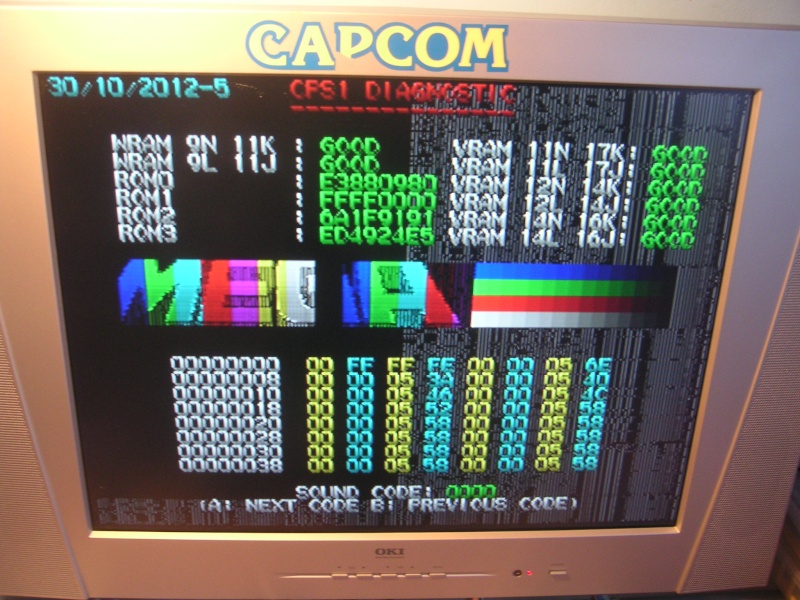

Tout d'abord voici l'image initiale, immédiatement je distingue un souci sur le RVB, avec l'absence de la couleur Rouge, les caractères incomplets m'incitent également à changer la ram qui gère le synchro RVB.



Voici les deux supports en lieu et place des Ram extraites.


Malheureusement il subsiste un souci d'mage parasitée, grâce à mes notes de description des symptômes sur les graphiques altérés, je sais que le problème vient de la D_Ram et à quels emplacements se trouvent les ram HS.


Grâce au programme de David Wink , je peux isoler/identifier chaque élément affiché et me faire une idée "précise" de la D_Ram incriminée car elles fonctionnent par paires...par un manque évident de stock, il est souhaitable de n'en changer qu'une...elle est à l'emplacement 1L
Ce n'est pas le même modéle de D_Ram...mais elle est parfaitement compatible...


Et voici le travail Very Happy


La carte va pouvoir retrouver son propriétaire, un grand merci à Chris qui me fournit réguliérement des PCB en panne... clown et à David qui en dévellopant son programme de test pour les CPS1, en connaissant l'ordre et le type d'éléments graphiques utilisés, cela me permet de mieux cerner le type et l'emplacement de Ram HS.
J'espére que mon travail va vous permettre d'avancer dans vos interventions.
Passez une bonne journée

:: Loup ::
