[Convert CPS-2] Alien Vs Predator

Message  Iro le Mar 23 Oct 2012, 14:51

Je vous propose un tutoriel sur la façon de convertir un jeu CPS2 en Alien Vs Predator.

Matériel Nécessaire
- Un programateur d'EPROMs (j'ai utilisé un Wellon VP280)
- Un effaceur d'EPROMs
- Un jeu CPS2 (Un X-Men VS Street Fighter pour mon cas)
- Des EPROMs:


  • - Un 27c010 ou équivalent pour le programme audio (Des AMD AM27C010-105DC pour le tuto)
       - Quatre 27C4096 ou équivalent pour le programme principal (Des HITACHI HN27C4096G-10 pour le tuto)
       - Cinq 27C322 ou équivalent pour les data de son et GFX (Des ST M27C322-100F1 pour le tuto)

- Un fer à souder avec de l'étain et une tresse à désouder.
- Un multimétre
- La rom d'Alien Vs Predator (Avsp.zip)
- Le set de fichier Phoenix pour Alien Vs Predator

A noter que le jeu sera phoenixisé.
Je n'ai jamais éssayé de le faire à partir d'un jeu encore en vie.
Je ne sais donc pas si enlever les EPROMS d'origines concernées suicident le jeu ou si remettre des fichiers non phoenix fonctionne.
Je suppose que l'on doit pouvoir vu que c'est la table d'encryption qui est concernée par la pile et non les autres données
Mais je laisse les pros le confirmer Very Happy

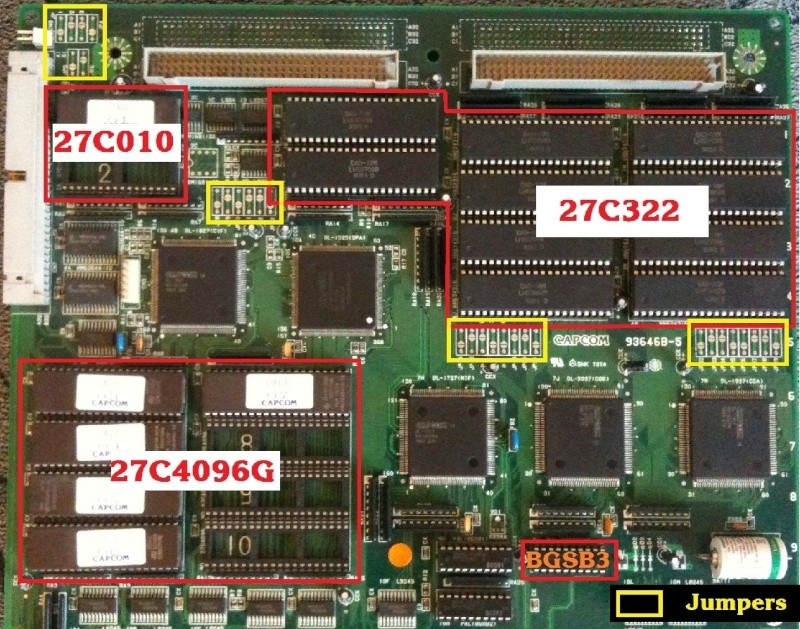

Voici la map d'un jeu CPS2:
En jaune, les jumpers de configuration des tailles d'EPROMs
En rouge, les EPROMS



1ére etape :
Passer le jeu en Full 27C322.
Le jeu d'origine utilise des 27C160 (2Mo) au lieu des 27C322 (4mo).
Il est possible de copier deux fichiers de GFX/Son dans une seule EPROM pour gagner une EPROM.
Mais il faut que la PCB sache que dorénavant, elle utilisera des 27C322.
C'est par le bais des Jumpers qu'on lui indique.
Le jumper est composé de deux pastilles qu'il faut soit séparées pour l'ouvir, soit soudées pour le fermer.
Visuellement, il semblerait que le jumper soit ouvert (Si il n'a pas de soudure). Mais en regardant de plus pret, on peut apercevoir une piste trés fine qui relie les deux pastilles. Donc pour être sur de l'état du jumper, il faut tester au multimétre en mode continuité.
On pose une sonde sur chaque pastille (peut importe le + et -) :
Si le multimétre bip : Le jumper est fermé
Si le multimétre ne bip pas : Le jumper est ouvert
Si un jumper doit être ouvert et que ce n'est pas la cas : retirer la fine piste d'entre les deux pastilles ou enlever l'étain qui les relies avec la tresse
Si un jumper doit être fermé et que ce n'est pas la cas : Souder les deux pastilles entre-elles

Voici la table des jumpers
"S" indiquant qu'il faut souder (Solder) et "O" qu'il faut ouvrir (Open)


2éme etape :
Constituer le jeu de fichiers à bruler.
Pour les fichiers 01 (avp.01) et 05 (avp.05d) : prendre ceux du Romset Mame Avsp.zip
POur les fichiers 03,04,06 : prendre ceux du set phoenix
POur les fichiers 11 (avp.11m) ,12 (avp.12m),13 (avp.13m),14 (avp.14m),15 (avp.15m),16 (avp.16m),17 (avp.17m),18 (avp.18m),19 (avp.19m),20 (avp.20m) : Nous utiliserons aussi ceux du romset Mame mais à la différence qu'il faudra grouper deux fichiers de 2mo pour n'en faire qu'un de 4mo.
C'est possible par la commande DOS Copy
IL faut grouper :
11 & 12 :
Code:
copy /b avp.11m + avp.12m avp.1112
13 & 14 :
Code:
copy /b avp.13m + avp.14m avp.1314
15 & 16 :
Code:
copy /b avp.15m + avp.16m avp.1516
17 & 18 :
Code:
copy /b avp.17m + avp.18m avp.1718
19 & 20 :
Code:
copy /b avp.19m + avp.20m avp.1920

Donc bruler avp.01 sur une 27c010
Bruler 03, avp.05d , 04 , 06 sur une 27C4096
Bruler avp.1112,avp.1314,avp.1516,avp.1718,avp.1920 sur une 27C322

Placer avp.01 sur le socket 01 en haut à gauche
Placer 03, avp.05d , 04 , 06 sur les sockets 03,04,05,06 en dessous
Placer avp.1112 sur le socket 11 à droite de 01
Placer avp.1314 sur le socket 13 à droite de 11/12
Placer avp.1516 sur le socket 15 à droite de 11/12
Placer avp.1718 sur le socket 17 à droite de 13/14/15/16
Placer avp.1920 sur le socket 19 à droite de 13/14/15/16

Voici le set tout prêt : http://www.mediafire.com/?nxfuvwm02xtt35b


3éme étape :
Le son.
Il se peut parfois que l'on soit confronté à un probléme de son.
Dans mon cas, les sons contenus dans le fichier 12 n'étaient pas joués. Il me manquait les voix (lors de l'insertion de crédits, la voix du round ...) et quelques effets.
Est ce un probléme de pal car il est différent ? (un F pour X-Men Vs Street Fighter et un B pour Alien Vs Predator)
Peut on le résoudre en brulant un GAL ?
Je ne sais pas car je n'ai pas éssayé, je laisse les pros répondrent encore une fois Very Happy
Toujours est-il qu'il est possible de résoudre ce probléme avec un fil.
Pour cela, il faut relier la patte 8 du pal

à une pin du connecteur CN en haut à gauche.
C'est la 20éme sur la ligne C32 en partant de la droite


Voici à quoi doit ressembler votre PCB en fin de tutoriel



Il ne reste plus qu'à apprécier ce superbe jeu.

Merci à NeoCps1 sans lequel je serais encore en galére , Bonky , et Jesus pour les photos de sont convert.


Dernière édition par Iro le Mar 23 Avr 2013, 17:23, édité 1 fois
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  neocps1 le Mar 23 Oct 2012, 16:12

impec Smile

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  THX1138 le Mar 23 Oct 2012, 19:27

super

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  Bonky le Mar 23 Oct 2012, 20:08

Très joli tuto merci Very Happy

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  persecutor le Mar 23 Oct 2012, 21:25

Bravo Iro alien
Beau tuto et beau sauvetage de jeu
avatar
persecutor
Ca commence à venir.....
Ca commence à venir.....

Messages : 100
Date d'inscription : 05/10/2012
Age : 87
Localisation : FR / 33 / BDX

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  bouboualex625 le Mer 24 Oct 2012, 07:08

de la balle cheers
ma prochaine convert Wink
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  bouboualex625 le Mer 14 Nov 2012, 21:24

bon viens de finir le mien
et en effet problème de pal ou gal dans mon cas j ai testé avec
- un CPS2-BGSB3B marche pas Suspect
- un CPS2-BGSG2B marche pas non plus
- un CPS2-BGSB3F marche mais je dois tester les sons Neutral
je continus les recherches Wink
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  Iro le Jeu 15 Nov 2012, 12:25

c'est peut être normal que le B ne marche plus comme les EPROMS ont "changés" de place.
Tu as éssayé avec le fil ?
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  bouboualex625 le Jeu 15 Nov 2012, 17:09

avec le CPS2-BGSB3F ça marche sans fils
mais comme je dis il faut que je test Wink
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  bouboualex625 le Sam 17 Nov 2012, 19:12

bon avec ou sans c est la misère
je passe ...
convert suivante
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  TylerDurden67 le Dim 18 Nov 2012, 08:08

qu'est ce qui ne fonctionne pas dessus mon alex?
avatar
TylerDurden67
Soldat
Soldat

Messages : 1147
Date d'inscription : 27/10/2012
Age : 42
Localisation : dans le ried dude!

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  bouboualex625 le Dim 18 Nov 2012, 08:38

problème de son
bruitage Wink
je passe a l'ecofighters
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  TylerDurden67 le Dim 18 Nov 2012, 08:43

je crois peut etre savoir ce que c'est

tu utilises quelle revision de la b-board? une 93646B-3 ou une 93646B-4?
avatar
TylerDurden67
Soldat
Soldat

Messages : 1147
Date d'inscription : 27/10/2012
Age : 42
Localisation : dans le ried dude!

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  bouboualex625 le Dim 18 Nov 2012, 08:45

What a Face 93646B-5
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  TylerDurden67 le Dim 18 Nov 2012, 08:49

garde les eproms au chaud,je regarderai ca dans mon labo secret!

tes GAL sont originaux ou programmés?
avatar
TylerDurden67
Soldat
Soldat

Messages : 1147
Date d'inscription : 27/10/2012
Age : 42
Localisation : dans le ried dude!

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  bouboualex625 le Dim 18 Nov 2012, 08:51

gal programmé
... ecofighters passe pas non plus Mad
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  TylerDurden67 le Dim 18 Nov 2012, 09:08

scratch

bizarre
pour AvP,le GAL doit etre en B d'origine

pour ecofighter,je ne sais pas...

tu as essayé avec mon GAL programmé? Very Happy
avatar
TylerDurden67
Soldat
Soldat

Messages : 1147
Date d'inscription : 27/10/2012
Age : 42
Localisation : dans le ried dude!

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  bouboualex625 le Dim 18 Nov 2012, 09:24

avp c est un B comme l'eco scratch
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  THX1138 le Mar 18 Déc 2012, 19:47

Iro a écrit:Voici le set tout prêt : Ici

Yop

tu l'a tjrs le set tout pret ???
merci

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  TylerDurden67 le Lun 24 Déc 2012, 12:29

Mon doudoualex:-)

Essaye un pal B3B sur une révision 4 Wink
avatar
TylerDurden67
Soldat
Soldat

Messages : 1147
Date d'inscription : 27/10/2012
Age : 42
Localisation : dans le ried dude!

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  Iro le Mar 23 Avr 2013, 11:03

bouboualex625 a écrit:problème de son
bruitage Wink
je passe a l'ecofighters
J'avais ce problème sans le fil à souder et il à résolu le problème.

THX1138 a écrit:Voici le set tout prêt : Ici
tu l'a tjrs le set tout pret ???
merci
Désolé pour la réponse tardive Embarassed
J'avais passé le set à Bonky pour qu'il l'héberge quelque part et le mette à dispo sur le tuto.


Dernière édition par Iro le Mar 23 Avr 2013, 17:24, édité 1 fois
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  Bonky le Mar 23 Avr 2013, 16:28

ayé ayé j'ai encore zappé moi Razz

Je l'up de suite et met le lien en 1er post Smile

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  Bonky le Mar 23 Avr 2013, 16:32

Fichier uploadé et mis en 1er post
Iro , tu peux éditer et mettre le lien ou tu veux sur ton post Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  Iro le Mar 23 Avr 2013, 17:24

C'est fait
Merci Smile
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  neocps1 le Mar 23 Avr 2013, 17:25

faudrait renommer arcade area en pirat'land Razz


_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  Bonky le Mar 23 Avr 2013, 17:41

Après la convert de cadillac en cps2 tongue


_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  THX1138 le Mer 24 Avr 2013, 08:28

merci les gars

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  popnmusic le Ven 21 Juin 2013, 11:04

Convert cadillac sur cps2??? possible ca?
avatar
popnmusic
En rodage ^^
En rodage ^^

Messages : 40
Date d'inscription : 31/12/2012

Revenir en haut Aller en bas

Re: [Convert CPS-2] Alien Vs Predator

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
