Le system CPS 2

Message  patator le Dim 02 Sep 2012, 19:00

Hi les guy  Wink

Aujourdhui je vais vous présenter un system excellent qui n'est autre que le system :





Le systeme CPS2 ou Capcom Play System II est apparu dans les salles japonaises dans les années 90 et plus précisément en 1993.
Exploité pendant 11 ans, ce système a su démontrer le talent de Capcom dans la conception de systèmes dédiés à l'arcade.



D'ailleurs le premier jeu édité pour ce support n'est autre que le légendaire Super Street Fighter II: The New Challengers



Puis l'histoire s'est mise en marche, de bestseller en bestseller; en effet, comment ne pas citer des jeux comme "GigaWing", "Mars Matrix" ainsi que les perles du jeu de combat comme la série des "Marvels" et autres "Street Fighter Alpha".
Bref, que des sorties historique jusqu'en 2001 voire même 2004 pour "Hyper Street Fighter II: The Anniversary Edition".

Les jeux CPS2 se présentent presque toujours sous la forme de deux cartouches : la carte mère appellé aussi "A-Board" et la "B-Board" qui n'est autre que le jeu en lui même :

Présentation de la A-Board:
celle-ci dispose d'un connecteur jamma pour être reliée directement au port jamma de la borne


Mais qu'a t'elle dans le bide vous allez me dire ? et bien pour les plus expert voici quelques caracteristiques techniques :

Processeur principal

   Motorola 68000 cadencé à 16 MHz
   Bus d'adressage : 24 bit
   Bus de données : 16 bit

Audio

   Zilog Z80 cadencé à 8 MHz
   Puce QSound cadencé à 4 MHz
   Zilog Z80 cadencé à 8 MHz
   Stéréo
   16 canaux PCM

A savoir qu'il existe un amplificateur Q sound pour pouvoir profiter d'un son stéréo en 3D ou pseudo 3D

Affichage

   Palette couleurs : 32 bit
   Couleurs affichables simultanément : 3072
   Nombre de couleurs par objet : 16 (4 bits par pixel)
   Nombre d'objet : 900 (16 x 16 pixels)
   Plan de scrolling : 3
   Résolution : 384 x 224

Et la B board, ce n'est autre que le jeu en lui même :



Cependant certains jeux se présentent également sous une autre forme, où carte de jeu et carte mère sont dans la même cartouche de couleur noir, c'est la que l'on se rend compte du poids et du volume des "cartouches".

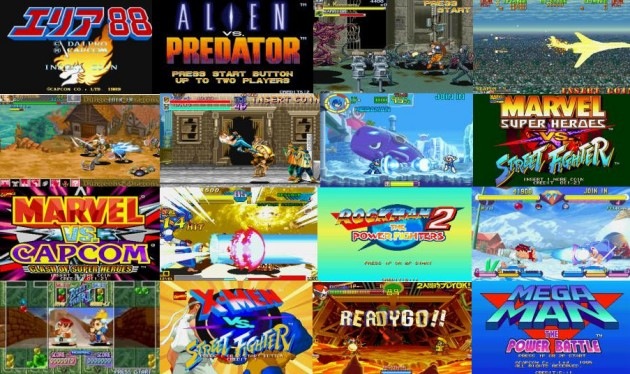

La liste des jeux

1944: The Loop Master
19XX: The War Against Destiny
Alien vs. Predator
Armored Warriors
Battle Circuit
Capcom Sports Club
Cyberbots: Fullmetal Madness
Darkstalkers: The Night Warriors
Dimahoo Eighting/Raizing
Dungeons & Dragons: Shadow over Mystara
Dungeons & Dragons: Tower of Doom
Eco Fighters
Galum Pa!
GigaWing
Hyper Street Fighter II: The Anniversary Edition
Janpai Puzzle Chōkō
Jyangokushi: Haoh no Saihai
Mars Matrix
Marvel Super Heroes Capcom Capcom Combat 1995
Marvel Super Heroes vs. Street Fighter
Marvel vs. Capcom: Clash of Super Heroes
Megaman 2: The Power Fighters
Megaman: The Power Battle
Mighty! Pang
Night Warriors: Darkstalkers' Revenge
Pnickies
Progear
Puzz Loop 2
Quiz Nanairo Dreams
Ring of Destruction: Slammasters II
Street Fighter Alpha 2
Street Fighter Alpha 3
Street Fighter Alpha: Warriors' Dreams
Street Fighter Zero 2 Alpha
Super Gem Fighter: Mini Mix
Super Puzzle Fighter II Turbo
Super Street Fighter II Turbo
Super Street Fighter II: The New Challengers
Super Street Fighter II: The Tournament Battle
Vampire Hunter 2: Darkstalkers' Revenge
Vampire Savior 2: The Lord of Vampire
Vampire Savior: The Lord of Vampire
X-Men vs. Street Fighter
X-Men: Children of the Atom





Quand on commence à rechercher des jeux pour ce support on se rend compte qu'il existe différentes couleurs de cartouches c'est à dire :

Vert (Green) pour les jeux Japonais (Japanese)

Bleu (Bleue) pour les jeux Européens (Euro) et USA

Gris (Grey) pour les jeux Asiatique (Asia)

Jaune (Yellow) pour les jeux loués par les salles, ces cartes sont aussi nommées sous ce nom : Rent cart. (et oui forcément rent = loué)

Orange pour les jeux distribués en Amérique du Sud (South America)

C'est ainsi qu'a procédé capcom pour différencier les régions et il en est de même pour les motherboards qui sont différentiable soit par l'autocollant placé en dessous
à qui est attribué aussi une couleur soit par les boutons de réglages sur les cotés, a qui aussi on a attribué des couleurs selon le pays ou continent,
" oui kusa au fond a droite près du radiateur, j'ai parlé d'une cartouche noire plus haut, j'y arrive" celle-ci est une all in one c'est a dire qu'elle intègre carte mère et jeu, par conséquent n'a pas de problème de zonage Smile.

Je récapépette que les motherboard A boards et les jeux B boards ont des compatibilités selon les régions, voir le tableau :





Dernière édition par patator le Mar 04 Sep 2012, 21:58, édité 2 fois
avatar
patator
Soldat
Soldat

Messages : 1812
Date d'inscription : 24/07/2012
Age : 40
Localisation : Bretagne powereedddddd !!!

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  patator le Lun 03 Sep 2012, 18:50

j'ai fait un bide lol Razz
avatar
patator
Soldat
Soldat

Messages : 1812
Date d'inscription : 24/07/2012
Age : 40
Localisation : Bretagne powereedddddd !!!

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  kusa le Lun 03 Sep 2012, 19:47

non ta presentation du system est tres bien, c'est juste que ca manque de commentaires.

en tout cas bravo pour ta volontée de faire vivre le forum
avatar
kusa
Soldat
Soldat

Messages : 1876
Date d'inscription : 08/05/2012
Age : 38
Localisation : marseille

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  patator le Lun 03 Sep 2012, 20:35

A vous d'en rajouter des commentaires Very Happy puis c'était histoire de ne pas laisser la section vide Wink
avatar
patator
Soldat
Soldat

Messages : 1812
Date d'inscription : 24/07/2012
Age : 40
Localisation : Bretagne powereedddddd !!!

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  Bonky le Lun 03 Sep 2012, 21:21

Je trouve ta présentation du CPS-2 très bien faite

il est vrai qu'il n'y a pas trop de commentaire, mais on s'en fou Laughing ça viendra .. Smile



_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  THX1138 le Mar 04 Sep 2012, 18:50


_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  patator le Mar 04 Sep 2012, 19:37

Si quelqu'un veut rajouter un paraphe sur le phoenixage et son utilité cela serait cool Smile

avatar
patator
Soldat
Soldat

Messages : 1812
Date d'inscription : 24/07/2012
Age : 40
Localisation : Bretagne powereedddddd !!!

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  THX1138 le Mar 04 Sep 2012, 20:09

patator a écrit:Si quelqu'un veut rajouter un paraphe sur le phoenixage et son utilité cela serait cool Smile


ca devrais le faire, je prépare une tuto simple Wink

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  patator le Mar 04 Sep 2012, 20:43

cool Smile
avatar
patator
Soldat
Soldat

Messages : 1812
Date d'inscription : 24/07/2012
Age : 40
Localisation : Bretagne powereedddddd !!!

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  raisonnable le Mar 04 Sep 2012, 22:44

bonne présentation, simple rapide et efficace

_________________
Elle : "non mais c'est quoi cette bistouquette, elle fait quelle taille au juste?"

Lui : "il parait que la bouche est un instrument de mesure très fiable"
avatar
raisonnable
SuperPlayer De La Grande Gueule

Messages : 5250
Date d'inscription : 02/05/2012
Localisation : une lionne, des cerisiers, une pomme et...des rats!!!

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  patator le Mar 04 Sep 2012, 22:51

Dapsaille ma aidé à revoir certaines formulation ... Razz
avatar
patator
Soldat
Soldat

Messages : 1812
Date d'inscription : 24/07/2012
Age : 40
Localisation : Bretagne powereedddddd !!!

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  raisonnable le Mar 04 Sep 2012, 22:57

est-ce à dire?

_________________
Elle : "non mais c'est quoi cette bistouquette, elle fait quelle taille au juste?"

Lui : "il parait que la bouche est un instrument de mesure très fiable"
avatar
raisonnable
SuperPlayer De La Grande Gueule

Messages : 5250
Date d'inscription : 02/05/2012
Localisation : une lionne, des cerisiers, une pomme et...des rats!!!

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  dapsaille le Mar 04 Sep 2012, 23:32

bah pour une fois que je propose un maigre coup de main sur autre chose que du mame hein, tu vas pas venir me souffler dans les branchies, vieille branche Razz

EDIT = histoire de poster un truc constructif .. pas comme certains Rolling Eyes ...

je me demande si le zonage est uniquement physique (comprendre uniquement le connecteur plus ou moins creusé ou élevé) ... peut être qu'un 'adaptateur' pourrais être fabrique pour passer toutes les BBoards sur les ABoards ?
avatar
dapsaille
Soldat
Soldat

Messages : 1640
Date d'inscription : 03/05/2012
Localisation : 77, nangis (ou presque ^^)

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  Bonky le Mer 05 Sep 2012, 02:17

De souvenir, les boards sont identique a part le connecteur Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  patator le Mer 05 Sep 2012, 07:57

bah pour une fois que je propose un maigre coup de main sur autre chose que du mame hein
Ouais l'esprit avant tout !!
avatar
patator
Soldat
Soldat

Messages : 1812
Date d'inscription : 24/07/2012
Age : 40
Localisation : Bretagne powereedddddd !!!

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  Yom le Mar 29 Jan 2013, 14:46

Dites les gens, on m'a prêté un jeu en CPS2, or je ne trouve nulle part l'indication sur la tension à envoyer à ce petit joujou, quelqu'un saurait çà ? car quand je branche le jeu avec du 5V : écran blanc. j'ai besoin de le savoir rapidement, merci ! Smile
avatar
Yom
Ca commence à venir.....
Ca commence à venir.....

Messages : 111
Date d'inscription : 28/05/2012
Age : 25

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  neocps1 le Mar 29 Jan 2013, 15:06

c'est du jamma donc ultra standard. Si tu as un écran blanc, ton jeu s'est peut-être (petit) suicidé ?

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  Yom le Mar 29 Jan 2013, 15:08

le jeu a été testé il y a moins d'une semaine et marchais encore très bien, selon son possesseur il n'y avait aucun risque avec la pile... :/
avatar
Yom
Ca commence à venir.....
Ca commence à venir.....

Messages : 111
Date d'inscription : 28/05/2012
Age : 25

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  neocps1 le Mar 29 Jan 2013, 15:09

La B board est bien clipsée sur la carte mère ? Tu as possibilité de vérifier le 5V sinon ?

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  Yom le Mar 29 Jan 2013, 15:12

oui elle est bien clipsée et ne bouge pas d'un poil et le 5v est bon car pink sweets tournait dessus juste avant... donc ça ne vient pas de là selon moi :/ je trouve ça bizarre mais ça m'inquiète un peu quoi j'espère que le jeu s'est pas suicidé en 30 minutes ! (je viens à peine de le récupérer !)

EDIT : bon je viens de tester à nouveau et le jeu s'allume mais j'ai pas de son et ya des bandes légères sur le jeu (genre des pixels pas de la bonne couleurs sur une ligne tous les 20 pixels sur la hauteur). Une idée ?

au moins je suis rassuré le jeu n'est pas mort !
avatar
Yom
Ca commence à venir.....
Ca commence à venir.....

Messages : 111
Date d'inscription : 28/05/2012
Age : 25

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  DracoeL le Mar 29 Jan 2013, 15:18

Un 5v bon pour un jeu ne l'ai pas forcément pour un autre pour info, toujours tester avec un voltmètre, il faut parfois ajuster quand l'alim n'est pas de première jeunesse Wink
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3539
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  Yom le Mar 29 Jan 2013, 15:21

je viens de rebooter deux fois la borne et le jeu... j'ai du son ! mais toujours les bandes étranges... :/
avatar
Yom
Ca commence à venir.....
Ca commence à venir.....

Messages : 111
Date d'inscription : 28/05/2012
Age : 25

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  DracoeL le Mar 29 Jan 2013, 15:22

souffle dans les connecteurs et réemboîte
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3539
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  Crabotobot le Mar 29 Jan 2013, 15:26

Tu t'es cru sur une SNES toi

_________________

T'es pas content ! Tu te casses !
avatar
Crabotobot
Modérateur
Modérateur

Messages : 1967
Date d'inscription : 03/05/2012
Age : 40

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  DracoeL le Mar 29 Jan 2013, 15:27

En général ça marche avec toi : quand je débande je souffle sur le connecteur et réemboîte et ça passe nickel.
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3539
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  Yom le Mar 29 Jan 2013, 15:38

ben en tout cas ça marche sa technique... merci dracoeL ! Very Happy
avatar
Yom
Ca commence à venir.....
Ca commence à venir.....

Messages : 111
Date d'inscription : 28/05/2012
Age : 25

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  DracoeL le Mar 29 Jan 2013, 15:39

Il y a un D majuscule aussi
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3539
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  Spawnone le Mar 29 Jan 2013, 15:40

patator a écrit:[/center]
On gagne quoi si on trouve les intrus dans l'image ? Razz
avatar
Spawnone
Soldat
Soldat

Messages : 707
Date d'inscription : 04/05/2012
Localisation : Nantes

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  raisonnable le Mar 29 Jan 2013, 16:10

ouais tu penses notamment à Final Fight?!

pour le problème que tu rencontrais Yom, je dirai que le CPS2 est le système qui s'amuse à me faire de petites frayeurs de temps à autre. Je crois que c'est du à une sensibilité à connecter les deux cartes entre elles : parfois ça prend pas, de façon incompréhensible!
J'ai déjà utilisé la technique de sioux suivante : laisser tomber pendant toute une journée, réessayer le lendemain en réenclenchant le tout, et miracle ça fonctionne

pour les 5V, avec du CPS2 ça vaut le coup de revérifier le voltage en l'installant, car il est plus gourmand, entrainant parfois une chute de tension

_________________
Elle : "non mais c'est quoi cette bistouquette, elle fait quelle taille au juste?"

Lui : "il parait que la bouche est un instrument de mesure très fiable"
avatar
raisonnable
SuperPlayer De La Grande Gueule

Messages : 5250
Date d'inscription : 02/05/2012
Localisation : une lionne, des cerisiers, une pomme et...des rats!!!

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  DracoeL le Mar 29 Jan 2013, 16:37

et aussi area 99 mumu ...
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3539
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Le system CPS 2

Message  Invité le Jeu 28 Fév 2013, 20:44

patator a écrit:

Quand on commence à rechercher des jeux pour ce support on se rend compte qu'il existe différentes couleurs de cartouches c'est à dire :

Bleu (Bleue) pour les jeux Européens (Euro) et USA


Petite précision ,tu as aussi des jeux jap avec la couleur bleu en cartouche.Capcom as utilisé cette couleur pour le recyclage de certains jeux.L’une des raisons pourquoi on pouvait voir en vente l'année dernière de beaux full kits d'ultimate ecology en version jap en bleu:)

Invité
Invité


Revenir en haut Aller en bas

Re: Le system CPS 2

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
