[ Cps1 ] Réparation d'une C-board

Message  Bonky le Mar 21 Aoû 2012, 19:12

Un collègue du forum Wink m'a passé son jeu pour voir si je pouvais faire quelques chose dessus. (Je dirais pas son nom même sous la torture tongue )

Symptomes : Pattes 45 et 46 de la C-board coupé (pas fait de photo avant intervention Embarassed )

Après une première inspection, je suis content ^^ les pattes pourront être rattrappé car le PPU n'est pas trop touché.

Immobilisation de la c-board sur un support, je sort mon dremel et c'est parti Wink

Voici la première étape Wink
C'est la suppression de l'époxy pour retrouver les pattes.




J'attaque la soudure et vous poste la suite Wink


Dernière édition par Bonky le Mar 21 Aoû 2012, 22:37, édité 1 fois

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2779
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [ Cps1 ] Réparation d'une C-board

Message  dapsaille le Mar 21 Aoû 2012, 19:26

j'aime ces réparations ou le hardware souffre ^^

Par contre, sur ta photo, je ne vois pas les "liens" pour refaire les pattes .. je suis miro ?
avatar
dapsaille
Soldat
Soldat

Messages : 1639
Date d'inscription : 03/05/2012
Localisation : 77, nangis (ou presque ^^)

Revenir en haut Aller en bas

Re: [ Cps1 ] Réparation d'une C-board

Message  AsPiC le Mar 21 Aoû 2012, 19:27

Tiens marrant j'ai effectué le même type d'opération au taff aujourd'hui Very Happy
avatar
AsPiC
Petite frappe
Petite frappe

Messages : 78
Date d'inscription : 26/05/2012
Localisation : Vers Nantes...

Revenir en haut Aller en bas

Re: [ Cps1 ] Réparation d'une C-board

Message  Bonky le Mar 21 Aoû 2012, 19:42

Mon APN est une grosse daube Sad je peux pas m'approché plus )

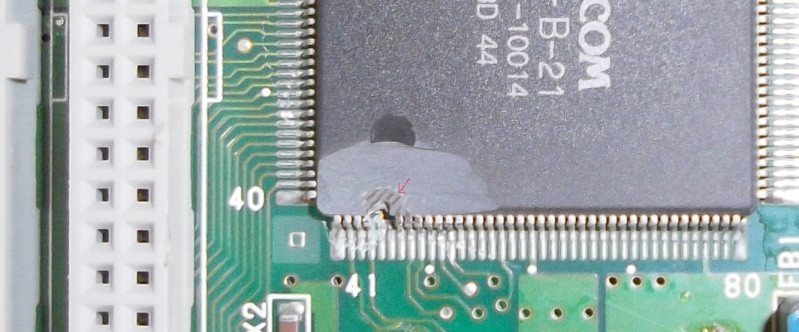

Il y a la flèche ou sont les 2 bouts à ressoudés.J'ai changé 2 fois de panne et je pense avoir trouvé la bonne Wink
