[Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Lun 06 Aoû 2012, 17:59


Nec PC Engine Vers JAMMA, STÉRÉO



Voici le Tuto, que j’ai réalisé afin de brancher ma Nec Pc Engine dans ma Borne Taito Egret 2.

Cette méthode d'intégration du format Jamma, est compatible avec tous les modéles PC Engine.

 Ne pas modifier la console.
 L'intégration doit être compatible avec tous les modéles Pc Engine
 Utiliser le bus arrière de la console.
 Utiliser le module de sauvegarde Ten no koe, pour l’intégration Jamma.
 Conserver une taille raisonnable, dans l’esprit de la Nec.
 Utiliser les enceintes existantes dans l’Egret II en stéréo.
 Utiliser l’ampli Audio avec caisson de basses déjà présent dans l’Egret 2.
 Un seul joueur, (…pour l’instant je travaille à une version deux joueurs).

Les pièces nécessaires à cette réalisation

a) Module Ten no Koe, comptez environ 20€.
b) Une manette Coregrafx II, comptez environ 25€.
c) 3 transistors C2815GR c1815GR, pour l’amplification Vidéo, comptez environ 1€ pièce.
d) 3 potentiomètres de 1 KOhms, comptez environ 5€ pièce.
e) 2 connecteurs Cinch femelle, comptez environ 2€ pièce.
f) 1 connecteur DB9 ou péritel femelle (Optionnelle, mais utile pour avoir le RVB sur la TV).
g) 1 fer à souder 30W, de la soudure, une Dremel, de la visserie, du papier de verre, du temps et de la volonté…

Passons à la réalisation, n’ayez aucune inquiétude, le tout est parfaitement intégré au Ten no koe, cela s’installe très bien…au travail.


Étape numéro 1 : Réaliser la fente du connecteur Jamma à la Dremel


 Demonter les contacts du support de pile LR6 du Ten no Koe
 Façonnage de la fente pour l’installation du connecteur Jamma, l’épaisseur MAXIMUM est de 3.2 mm, c’est vraiment important, le connecteur Jamma sera parfaitement ajusté.
 Prenez le soin, de présenter le connecteur à partir de la cage à piles du Ten no Koe.
 Passer les angles vifs au papier de verre.
 Attention ne rabotez totalement les supports d’appui de la PCB du Ten no Koe, arrêtez vous aux piliers.


1 : Prenez votre temps…

2: Vous voyez les deux piliers, arrêtez vous impérativement aux raidisseurs.


Étape numéro 2 : Le passage de la manette à la Dremel

 Façonnage de la fente pour l’installation de la manette, l’épaisseur MAXIMUM est de 4 mm, c’est vraiment important, l’arrondi sur la gauche est impératif pour le passage du câble de la manette.
 Prenez le soin, de présenter la PCB de la manette, avec son câble.
 Attention ne rabotez les supports d’appui de la PCB du Ten no Koe, arrêtez vous aux piliers.
 Placez un isolant pour que la PCB du Ten no Koe ne soit pas en contact avec le Pad.


3 : Ne rabotez pas les piliers de la PCB


4 : C’est juste, comme il faut.


5 : Emplacement des vis et de l’isolant




Étape numéro 3: La réalisation du câblage du PAD


6 : J’ai utilisé une nappe pour la câblage du PAD ce qui m’a permis de l’adapter aux différentes zones de commande de jeu

Étape numéro 4 : Les premiers tests

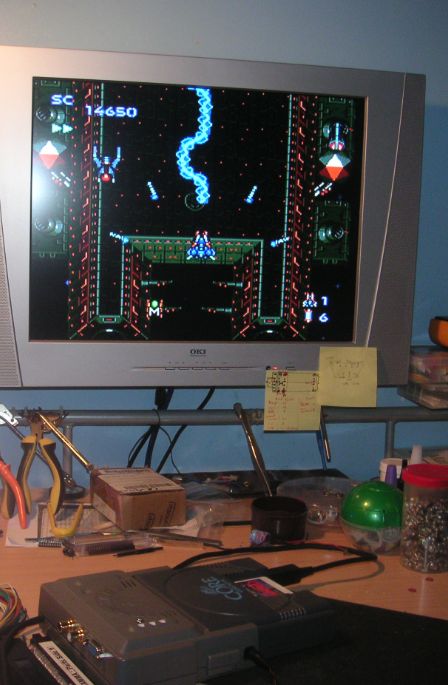

7 : Test Final, il est concluant.



Étape numéro 5 : Le Montage final








Le schéma de réalisation




Le résultat sur ma borne Taito Egret II




8 & 9 : Une bonne raison de reprendre du plaisir avec les jeux PC Engine…, Youpi… cheers

Pas trés compliqué, si vous désirez recevoir le Tuto en PDF, contactez moi par MP.

À vous de jouer maintenant, vraiment bluffante cette console, Le Top du Top de mes préférées

Merci à tous de votre attention, j'ai suivi mon tuto pour réaliser ma premiére piéce, toutefois il est possible que ce Tuto contienne des erreurs ou des oublis, en cas de doute signalez le moi, si vous n'êtes pas sur de ce qu'il faut faire...patientez jusqu'à ce qu'on vous réponde.

:: Loup ::


Dernière édition par loupsifer le Lun 20 Aoû 2012, 10:51, édité 5 fois

avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  Bonky le Lun 06 Aoû 2012, 22:55

Merci pour ce super tuto Smile

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2779
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Mar 07 Aoû 2012, 08:24

Salut Bonky,
Merci pour tes encouragements.
Je suis trop content, ça en vaut vraiment la peine.
C'et super classe sur une borne, un vrai bijou cette NEC.
Même si tel quel les résultats sont excellents, je travaille à améliorer l'amplification de la vidéo RGB.

avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  sebhades le Mar 07 Aoû 2012, 08:55

Excellent tuto ! I love you
loupsifer a écrit:Même si tel quel les résultats sont excellents, je travaille à améliorer l'amplification de la vidéo RGB.
C'est effectivement le seul point un peu en retrait je pense, mais tu vas réussir à nous améliorer cela Wink
avatar
sebhades
Engagé
Engagé

Messages : 249
Date d'inscription : 27/05/2012
Age : 40
Localisation : Mulhouse

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Mar 07 Aoû 2012, 09:57

Oui, c'est en cours et aussi l'ajout d'un interrupteur pour l'autofire .

On m'a également posé la question sur l'alimentation de la console...il n'y a aucun souci à utiliser le 12v au lieu des 9v prévus par Nec Wink

Il est possible d'alimenter directement la console en utilisant le 5v du Jamma, il faut l'injecter par le Bus arrière de la la console (Vin, point 11 et 14), mais là il y a danger...de casse, car la console est tout le temps alimentée, même quand on extrait le jeu (cette méthode inhibe les protections et le bouton M/A de la console)...pratique mais un simple oubli (ne pas éteindre la borne) et c'est la punition immédiate et adieu la console.
Par contre cela est intéressant pour un autre projet en cours...

avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  DracoeL le Mar 07 Aoû 2012, 10:09

Ouah s'te taf !! Shocked

Il est vraiment bien réalisé ton tuto Loup. J'ai jamais été très console, mais j'avoue que la PCE c'est peut-être la seule qui me botterai. En partie car la majorité des jeux arcades sont le mieux émulé sur ce support (dixit un Grand fan de la NEC ^^).
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Mar 07 Aoû 2012, 10:17

...çà je le confirme.
J'ajoute que les jeux sont si bien convertis, que je prends plus de plaisir à jouer avec certains jeux sur la PCE qu'avec les versions arcade.
Tonma, space invaders Plus, par exemple...
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  DracoeL le Mar 07 Aoû 2012, 10:23

Ça permet surtout de pouvoir jouer sur borne à des jeux qui sont maintenant hors de prix ...
Dragon Spirit
Ninja Spirit
Tonma
Bonk's adventure
Mirai Ninja
Genpei Tomaden et j'en passe Razz

Mais bon je joue déjà trop peu à mes PCBs, j'ai peur quand mettant l'engrenage la dedans je les délaissent complètement .
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Mar 07 Aoû 2012, 10:32

DracoeL a écrit:

Mais bon je joue déjà trop peu à mes PCBs, j'ai peur quand mettant l'engrenage la dedans je les délaissent complètement .

Pas si sûr, perso, je me suis mis à faire des comparaisons et par la force des choses à redécouvrir certains jeux que j'avais mis de côté.
La PCE sur borne, pour l'instant c'est l'euphorie totale à la maison.
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  DracoeL le Mar 07 Aoû 2012, 10:34

Arrête tu vas me convertir ... What a Face
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Mar 07 Aoû 2012, 12:23

Draco, je vais faire mieux, je t'intronise, adepte convaincu de la force PCE.
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  O'neill le Mar 07 Aoû 2012, 12:36

Superbe Tuto!

loupsifer a écrit:

 Ne pas modifier la console.

J'adore ce point! Quel sacrilège si on touche à la coque de cette console mythique!!!
Tu viens de me redonner envie de rebrancher la mienne et de me faire un Gunhed!
avatar
O'neill
Petite frappe
Petite frappe

Messages : 86
Date d'inscription : 29/07/2012
Age : 37
Localisation : Pas-de-Calais

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Mar 07 Aoû 2012, 14:28

Merci, tu as bien raison, cela fait partie de mes jeux favoris.
En RGB c'est dingue, comme c'est beau et fluide.




Dernière édition par loupsifer le Mer 08 Aoû 2012, 12:29, édité 2 fois
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  fiend41 le Mar 07 Aoû 2012, 23:01

y'a de la place au moins et compacté !

le mien monté y'a un paquet d'années, tiens tiens.. aussi testé avec gunhed Razz mais la nuance j'ai sacrifié une manette spéciale donc il a 2 joueurs possibles

http://devil4u1.free.fr/bornenec/bornenec_01.avi
avatar
fiend41
Soldat
Soldat

Messages : 1020
Date d'inscription : 17/05/2012

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Mer 08 Aoû 2012, 12:31

Ce jeu est une merveille...
Je viens de faire une vidéo, avec les moyens du bord (pas ou peu de dégradés), ça vaut ce que ça vaut...
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  THX1138 le Sam 11 Aoû 2012, 09:58

.................................................
...............................................

>David


Dernière édition par THX1138 le Ven 17 Aoû 2012, 17:40, édité 1 fois

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3450
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Mer 15 Aoû 2012, 14:45

Salut,

Quelques personnes m'ont demandé pourquoi je n'installais pas un LM1881 !

Dans mon Tuto, j'utilise le Signal de sortie vidéo de la synchro Horizontale (point 22), nul besoin ici de LM1881.
D'autres Tuto utilisent le signal de sortie "Vidéo" Synchro Verticale (point 22, ligne 3), dans ce cas là, le LM1881 est peut être necéssaire (je n’ai pas testé ça).
Si votre moniteur n'accepte pas la syncro Horizontale utilisez la synchro verticale.

Pour ce qui est de jouer à deux à trois... :
j'y travaille, je cherche une solution sans devoir démolir la console...de toutes façons, avec ce tuto toutes les manettes d'origine de la PC Engine restent parfaitement fonctionnelles, tout en jouant sur votre borne, pour cela il suffit d'y brancher le Joy Tap et le nombre de manettes voulues le joueur n° 2, ou 3 ou 4 ou 5, idéalement réservez le joueur N° 1 pour le Panel (Jamma)...C'est Top comme ça, non ?
C'est à ça que je voulais arriver.

:: LOUP ::


Dernière édition par loupsifer le Ven 17 Aoû 2012, 19:10, édité 1 fois
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  THX1138 le Ven 17 Aoû 2012, 17:35

qui a modifier mon message????????????????????? !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Evil or Very Mad Evil or Very Mad Evil or Very Mad Evil or Very Mad Evil or Very Mad Evil or Very Mad Evil or Very Mad Evil or Very Mad Evil or Very Mad
je n'aime pas la censure


>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3450
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Ven 17 Aoû 2012, 17:53

Question Question c'est un peu tordu de faire ça.
Pourquoi censurer un message aussi standard !
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  Bonky le Ven 17 Aoû 2012, 18:09

? Qui a édité ?

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2779
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  kusa le Ven 17 Aoû 2012, 18:16

c'est pas moi, promis juré craché, si je ment je vais en enfer
avatar
kusa
Soldat
Soldat

Messages : 1876
Date d'inscription : 08/05/2012
Age : 38
Localisation : marseille

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  THX1138 le Sam 18 Aoû 2012, 09:56

c'est pas grave pour le message Wink je veux juste que tout les gens qui ont les droits de modérations, prévienne par MP des qu'ils modifient un post Wink meme si c'est anodin
Merci

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3450
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Lun 20 Aoû 2012, 10:55



Je viens d'éditer le Tuto, une erreur de frappe s'est glissée dans mes explications et schéma de montage.

Il fallait lire C1815GR et non pas C2815GR. Embarassed

:: Loup ::
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  Jesus le Mer 03 Oct 2012, 21:50

Super boulot Loup !

Faut aussi que je rebosse sur la mienne pour finir le mode 2 joueurs aussi ^^

Mais je confirme, quel pieds !!!!!!!!!!!!!

_________________
SNK  PPOOOOOWWWAAAAAA
avatar
Jesus
Modérateur
Modérateur

Messages : 2552
Date d'inscription : 20/05/2012
Age : 36
Localisation : Lille

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  Invité le Mer 24 Oct 2012, 01:57

salut,

Jolie tuto ma foi tu fais du beau boulot pour sur Wink

Invité
Invité


Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  zitoun le Sam 24 Nov 2012, 22:57

Sympa le tuto , je viens justement de fixer 2 gt .

J'ai donc pris le temps de tester qq cartes sur cette machine et c'est vraiment pas mal comme console .

J'ai une coregrafx à fixer , si j'y arrive je la mettrai bien sur ma new net city Smile.
avatar
zitoun
En rodage ^^
En rodage ^^

Messages : 17
Date d'inscription : 20/11/2012

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Dim 25 Nov 2012, 08:48

Oups...j'avais zapé vos posts !

Merci, je travaille à une solution qui nous va nous permettre de gagner de la place (2 joueurs), et qui va nous éviter de massacrer des manettes. Wink


Dernière édition par loupsifer le Dim 25 Nov 2012, 15:54, édité 2 fois
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  AsPiC le Dim 25 Nov 2012, 11:32

loupsifer a écrit: en qui va nous éviter de massacrer des manettes. Wink

Ca c'est une très bonne nouvelle cheers
avatar
AsPiC
Petite frappe
Petite frappe

Messages : 78
Date d'inscription : 26/05/2012
Localisation : Vers Nantes...

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  sebhades le Sam 16 Mar 2013, 20:05

As-tu avancé dans tes recherches loupsifer? Parceque comme je viens de récupérer une Core, un tenhokoe et des jeux, je suis chaud pour enfin faire le montage PCE2Jamma mais si jeu peux éviter de fusiller des manettes ou si tu as apporter des améliorations, je suis preneur ! I love you

J'ai une question pour les pros, vu que ma console n'a pas de sortie RGB, je me dit que je peux faire d'une pierre 2 coups pour faire une sortie RGB depuis le tenhokoe ainsi que le montage PCE2Jamma, vous pensez que ça ne posera pas problème ?
avatar
sebhades
Engagé
Engagé

Messages : 249
Date d'inscription : 27/05/2012
Age : 40
Localisation : Mulhouse

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Dim 17 Mar 2013, 20:17

Oui, j'ai la solution pour éviter l'utilisation de manettes...seulement je suis très pris en ce moment par du Nintendo VS. Very Happy , dès que je l'ai testé je vous communique le schéma Cool

pour la sortie RGB, utilises les mêmes sorties servant pour le jamma suivant le PDF que je t'ai envoyé (Tenokoe), si tu ne branches pas en simultané les deux sorties RGB cela fonctionne nickel en ajoutant une prise DB9 ou directement sur le Jamma !.

Bonne soirée
:: Loup ::
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  sebhades le Dim 17 Mar 2013, 20:20

C'est ce que je me disait pour la sortie RVB, merci I love you
Je vais attendre tes mises a jour pour la technique sans manette Wink
avatar
sebhades
Engagé
Engagé

Messages : 249
Date d'inscription : 27/05/2012
Age : 40
Localisation : Mulhouse

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  Jesus le Jeu 21 Mar 2013, 16:47

+1 albino

_________________
SNK  PPOOOOOWWWAAAAAA
avatar
Jesus
Modérateur
Modérateur

Messages : 2552
Date d'inscription : 20/05/2012
Age : 36
Localisation : Lille

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  goji le Ven 21 Mar 2014, 10:38

Hello,

J'ai une question bête, pour les potards de 1 kohm est-ce que ceux-là peuvent faire l'affaire ?

http://www.electronique-diffusion.fr/product_info.php?cPath=99_1014_1016&products_id=23481

avatar
goji
Petite frappe
Petite frappe

Messages : 62
Date d'inscription : 07/07/2013

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  loupsifer le Ven 21 Mar 2014, 11:28

oui, mais de préférence ceux là en 470 Ohm, avec la tige d'ajustage, ça évite de faire appel à un outil  Idea
c'est un visuel, tu peux acheter ailleurs bien sur...


http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=290932635909&var=590136267670&ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [Tuto] Nec Pc Engine To Jamma Stéréo

Message  goji le Ven 21 Mar 2014, 11:36

Merci pour l'info ! Very Happy

Je vais recevoir une pcengine d'ici peu, y aura plus qu'à^^.
avatar
goji
Petite frappe
Petite frappe

Messages : 62
Date d'inscription : 07/07/2013

Revenir en haut Aller en bas
