[CPS-2] Jumpers et PAL Jeux Originaux

Message  Bonky le Mar 12 Juin 2012, 02:00

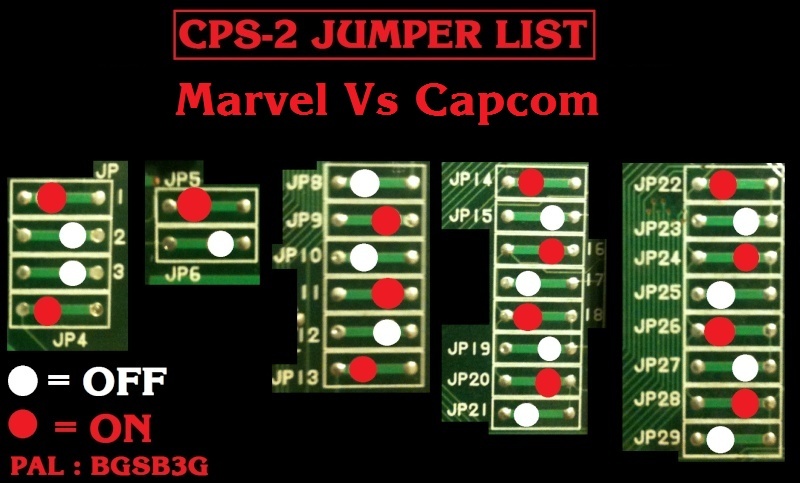

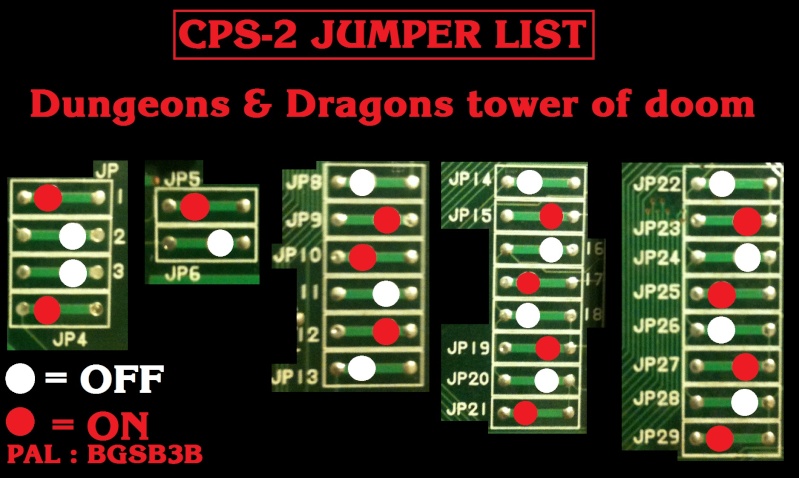

Voici la liste de tout les jumpers et pal des jeux cps2.

Celle ci n'est pas complète.
Pour ceux qui veulent participer, il suffit de prendre une photo en très bonne qualité de la pcb (sans flash de préférence) et vérifier les jumpers.
Ils sont encadrés en jaune sur la photo ci-dessous.
Si il y a continuité entre les 2 pastilles, le jumper est ON.
Si il n'y a pas de continuité, le jumper est OFF.
Le rouge c'est "on" et blanc "off".

Je ferais le tableau suite a votre post Smile







Merci Bouboualex625 Smile
























































Merci hiro Smile





Il manque tout les autres  Razz
Aider moi pour la suite  cheers


Dernière édition par Bonky le Ven 16 Oct 2015, 15:55, édité 21 fois

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  neocps1 le Mar 12 Juin 2012, 06:51

Pour les jumpers, je pense que le mieux,c'est de les lister en fonction de la configuration de mask rom et non du jeu, c'est à dire la taille des mask rom par socket.

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  neocps1 le Mar 12 Juin 2012, 13:09

Version du PAL sur la B board en fonction du jeu :


SSF2X B
MSH F
MVC G
SFZ2 F ou D
DD: TOD B
XMEN: COTA F
SSF BGS B3
VH F
SFZ E
MVS G
SFZ2A D
SPF B
DIMAHOO G
SGemF G
M!PNG F
BATLCIRC D
VS G
DKSTKRS D
CSC F
XVS F
GIGWNG G
SFZ3 G
AVP B
1944 G
MRZMTRX G
RM2:PF E
DD:SOM F
SF2:HA G
VS2 G
PROGEAR G
19XX E

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  THX1138 le Mar 12 Juin 2012, 18:00

neocps1 a écrit:Pour les jumpers, je pense que le mieux,c'est de les lister en fonction de la configuration de mask rom et non du jeu, c'est à dire la taille des mask rom par socket.

j'a rien compris Rolling Eyes , j'suis nul

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Bonky le Mar 12 Juin 2012, 18:13

Ajout des eproms à utiliser à la place des mask-roms (GFX)
Pour les autres, vous pouvez utiliser les eproms de l'ancien jeu, mais mieux vaut les mettre de côté le jour ou vous remettrez le jeu d'origine Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Bonky le Mar 12 Juin 2012, 20:50

Aller je vais faire un petit truc qui va accélérer les choses ..... Smile




_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Bonky le Mer 13 Juin 2012, 00:34



Ca avance.... Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  neocps1 le Mer 13 Juin 2012, 10:06

je vois bien ce que tu veux faire, mais je vois mal l'interet. Ca va servir à quoi au final d'avoir des dipswitches au lieu des soudures ? De pouvoir changer de set plus facilement ?

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Bonky le Mer 13 Juin 2012, 14:32

C'est pour facilement retrouver les jumpers du jeu Wink
Je vais essayer tous les jeux un par un et via les dip-switch ce sera pas trop dur pour trouver les bons jumpers Wink

Et un autre projet en tête pour cette b-board ...... je te dirais ça au phone Wink

voila c'est fini Wink


_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  sebhades le Mer 25 Juil 2012, 15:19

J'ai récupéré :
- Super Puzzle Fighter 2 Turbo (JAP)
- Super Street Fighter 2 The New Challengers (JAP)
- Street Fighter Zero 2 (JAP)
- Powered Gear (JAP)

Faut que je te fasse les photos, sauf pour le new challengers, il est encore scellé avec le plomb d'origine et avec le compteur I love you
avatar
sebhades
Engagé
Engagé

Messages : 249
Date d'inscription : 27/05/2012
Age : 40
Localisation : Mulhouse

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  neocps1 le Mer 25 Juil 2012, 15:22

un petit conseil pour les conversions, toujours partir sur une base de 27C322 pour toujours utiliser la même configuration de jumpers.
Par contre, il faut parfois regrouper plusieurs eproms en une seule, mais c'est pas trop compliqué en ligne de commande dos:

ex: 01 + 02

copy /b SebHadesVsStreetFighter.01 + SebHadesVsStreetFighter.02 SebHadesVsStreetFighter.0102

Razz

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  loupsifer le Mer 25 Juil 2012, 17:31

neocps1 a écrit:ex: 01 + 02

copy /b SebHadesVsStreetFighter.01 + SebHadesVsStreetFighter.02 SebHadesVsStreetFighter.0102

Razz

Je crois que Bonky va être trés content.
Je lui avais expliqué la possibilité d'utiliser "commande copy de dos" par téléphone...
Je n'avais pas eu le temps de la lui commenter par écrit.
Voilà qui est fait, tu est le plus rapide.
Bravo et merci


avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  neocps1 le Mer 25 Juil 2012, 17:51

avec plaisir !

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  sebhades le Lun 30 Juil 2012, 19:44

Est-ce quelqu'un connait le PAL de Eco Fighters SVP ?
avatar
sebhades
Engagé
Engagé

Messages : 249
Date d'inscription : 27/05/2012
Age : 40
Localisation : Mulhouse

Revenir en haut Aller en bas

Re: [Convert CPS-2] Tout les jeux ( à finir )

Message  techmotour le Jeu 23 Aoû 2012, 20:19

C'est un pal B,
avatar
techmotour
En rodage ^^
En rodage ^^

Messages : 38
Date d'inscription : 12/05/2012

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  bouboualex625 le Lun 17 Sep 2012, 08:46

c est possible de remplacer le pal
par un gal ?
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  neocps1 le Lun 17 Sep 2012, 09:52

bouboualex625 a écrit:c est possible de remplacer le pal
par un gal ?

Oui, c'est d'ailleurs ce que je faisais (GAL16V8).

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  DracoeL le Lun 17 Sep 2012, 09:56

C'est pour quand un CPS-1 sur un CPS-2? ^^ J'ai 2 coques vertes qui attendent de finir en Three-wonder et Strider.
Vous pensez que ça enlèverait les phases de lag ou accélèrerait certains jeux? Smile
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  neocps1 le Lun 17 Sep 2012, 09:57

DracoeL a écrit:C'est pour quand un CPS-1 sur un CPS-2? ^^ J'ai 2 coques vertes qui attendent de finir en Three-wonder et Strider.
Vous pensez que ça enlèverait les phases de lag ou accélèrerait certains jeux? Smile

Pas possible pour les cps-1 classiques car il n'y a pas de YM.

Par contre, j'ai un cadillacs qui tourne presque sur cps-2 cyclops

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Bonky le Lun 17 Sep 2012, 11:57



Rhooooooo

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  neocps1 le Lun 17 Sep 2012, 12:01

Bonky a écrit:

Rhooooooo

j'ai dit _presque_ on en a discuté d'ailleurs Smile

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Bonky le Lun 17 Sep 2012, 12:08

Ha oki ^^

Je croyais que tu avais avancé dessus Wink


_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  neocps1 le Lun 17 Sep 2012, 12:09

Bonky a écrit:Ha oki ^^

Je croyais que tu avais avancé dessus Wink


toujours pas le temps...

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  bouboualex625 le Lun 17 Sep 2012, 21:47

neocps1 a écrit:
bouboualex625 a écrit:c est possible de remplacer le pal
par un gal ?

Oui, c'est d'ailleurs ce que je faisais (GAL16V8).

oki du 10 ou 15 LP
ils ce programment non ??
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  patator le Lun 17 Sep 2012, 22:06

Par contre, j'ai un cadillacs qui tourne presque sur cps-2 cyclops

Tu en as trop dit, c'est a dire ????? Razz
avatar
patator
Soldat
Soldat

Messages : 1812
Date d'inscription : 24/07/2012
Age : 39
Localisation : Bretagne powereedddddd !!!

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Bonky le Lun 17 Sep 2012, 23:13

bouboualex625 a écrit:
neocps1 a écrit:
bouboualex625 a écrit:c est possible de remplacer le pal
par un gal ?

Oui, c'est d'ailleurs ce que je faisais (GAL16V8).

oki du 10 ou 15 LP
ils ce programment non ??

Oui , les gals peuvent être éffacé / reécrit à volonté . J'utilise des "gal16v8d 15LP" et aucun soucis.


_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  bouboualex625 le Mar 18 Sep 2012, 08:29


il me manque le PAL B
si quelqu'un a ça Very Happy
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Bonky le Mer 19 Sep 2012, 00:37

Si t'es pas pressé je te l'enverrais avec le three wonders Wink
A moins que tu l'es déja trouvé Smile

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  bouboualex625 le Mer 19 Sep 2012, 09:02

non pas trouvé
j ai copié les pal D,E,F et G
que je voulais mettre ici à dispo mais arrive pas Neutral
j ai commandé des GAL 16V8D 15LP et des eproms
pour me faire une plaque convert
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  sebhades le Mer 19 Sep 2012, 09:56

Tu te fais une convert de quel jeu ?
avatar
sebhades
Engagé
Engagé

Messages : 249
Date d'inscription : 27/05/2012
Age : 40
Localisation : Mulhouse

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  bouboualex625 le Mer 19 Sep 2012, 10:12

je sais pas encore
surement un set de tous Wink
avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Iro le Ven 12 Oct 2012, 20:12

X-Men Vs Street Fighter Asia


PAL
BGS-B3F

Jumpers
1 ON
2 OFF
3 OFF
4 ON
5 ON
6 OFF
8 OFF
9 ON
10 ON
11 OFF
12 ON
13 OFF
14 ON
15 OFF
16 ON
17 OFF
18 ON
19 OFF
20 ON
21 OFF
22 ON
23 OFF
24 ON
25 OFF
26 ON
27 OFF
28 ON
29 OFF

Smile
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Bonky le Ven 12 Oct 2012, 22:03



Merci Iro cheers

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  bouboualex625 le Sam 13 Oct 2012, 11:45

a mon tour Very Happy
je ferais d'autre plus tard Wink

19XX




avatar
bouboualex625
Soldat
Soldat

Messages : 797
Date d'inscription : 03/05/2012
Age : 37
Localisation : turckheim Elsassisch

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Bonky le Sam 13 Oct 2012, 20:06

Merci Boubou ^^
Je viens de faire la maj du 1er post Smile
Pourras tu faire une photo de la pcb en entière ? c'est pour mes archives Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [CPS-2] Jumpers et PAL Jeux Originaux

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
