La bible des systèmes : le CPS-1

Message  DracoeL le Lun 11 Juin 2012, 08:18

Pourquoi ne pas faire un mini référencement de toutes les informations utiles sur ce système. Je demande pas une liste exhaustive mais un truc du style :
La liste des jeux avec le nombre de configuration de board par jeu (genre run 1-2), les différences dans les jeux.
Les différentes cartes mères, photos, numéros, compatibilités.
Les bugs de base, les précautions d'utilisation (tenir la board sur le côté)

Bien sur ça sera pas fait en 1 jour, mais il y a ici des gens qui ont la connaissance du système, ce sont des plaques qui partent en général rarement pour moins de 100€, ça serait bien de savoir à quoi on a affaire car c'est pas du slot MVS.

Enfin, c'est qu'une idée. Razz , ça surement été déjà fait, je pense plus à un truc de vulgarisation grand public.
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3539
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  neocps1 le Lun 11 Juin 2012, 10:39

tu en connais beaucoup des cps1 qui doivent être utilisés sur la tranche ?

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  Bonky le Lun 11 Juin 2012, 13:21

Perso, je prend les cps1 depuis peu par le côté aussi Wink
Quand on vois ou on fou les mains quand on la prend .... Tu m'étonnes qu'après les rams sont HS Wink

C'est pas pour rien que Capcom a mis de l'isolant noir sous les b-board Wink cela protège les rams de la vidéo .... mais pour la ram son rien...

Pour la désignation des boards etc.... les sources de MAME sont bien documentés
Oui ce serai interessant de le faire Smile

J'étais en train de penser ceci pour le cps2 (les jumpers).

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  neocps1 le Lun 11 Juin 2012, 13:23

Bonky a écrit:Perso, je prend les cps1 depuis peu par le côté aussi Wink
Quand on vois ou on fou les mains quand on la prend .... Tu m'étonnes qu'après les rams sont HS Wink

Pour la désignation des boards etc.... les sources de MAME sont bien documentés
Oui ce serai interessant de le faire Smile

J'étais en train de penser ceci pour le cps2 (les jumpers).

Ben je fais pareil, je ne mets jamais les doigts côté soudures quand je prends une carte, mais par les côtés.
Mais je vois pas bien quel pourrait être le problème de ne pas la placer à la verticale (sur la tranche) dans la borne ?

Pour les cartes mères HS, j'ai une astuce maison : une carte mère par jeu Wink

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  Bonky le Lun 11 Juin 2012, 13:37

Je pense que Dracoel voulais dire quand on la prend "en main" .
Dans la borne horizontal ou vertical, il ne doit pas avoir de problème, vu que la pcb est censé avoir des pieds Wink

Oui moi aussi ^^
Il ne me reste plus qu'un pang!3 avec une cm sans son (que je viens d'attaqué Smile ) sinon toute fonctionne pirat

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  neocps1 le Lun 11 Juin 2012, 13:39

Bonky a écrit:Je pense que Dracoel voulais dire quand on la prend "en main" .
Dans la borne horizontal ou vertical, il ne doit pas avoir de problème, vu que la pcb est censé avoir des pieds Wink

Oui moi aussi ^^
Il ne me reste plus qu'un pang!3 avec une cm sans son (que je viens d'attaqué Smile ) sinon toute fonctionne pirat

tu as l'air de te débrouiller de mieux en mieux en réparations, c'est bien Smile

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  Bonky le Lun 11 Juin 2012, 13:49

Disons que j'ai un exellent maître JEDI Very Happy
Je ne regarde plus du tout les pcb comme avant depuis Razz
Je vais dessouder le z80 du son Wink , la ram je l'ai faite hier ^^

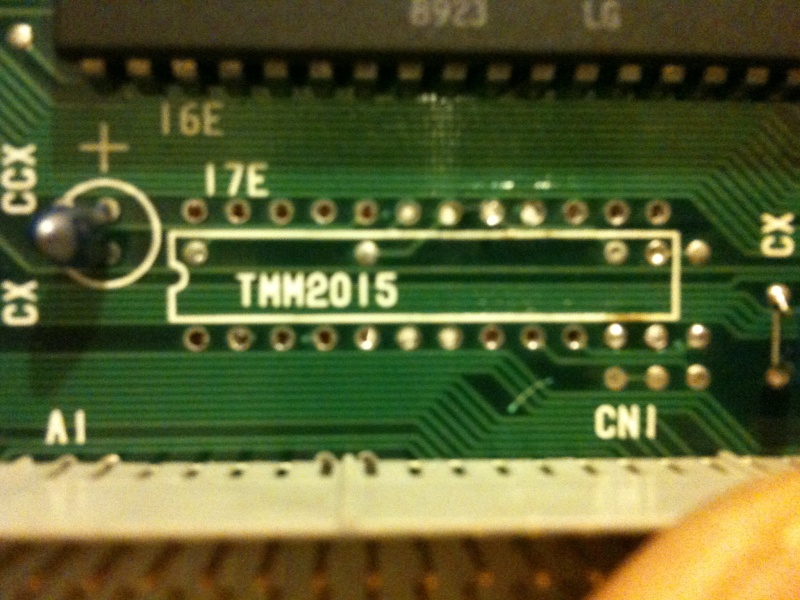

Une ptite photo la ram levé :




J'ai commandé des support IC en urgence Laughing


Dernière édition par Bonky le Lun 11 Juin 2012, 13:57, édité 2 fois

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  neocps1 le Lun 11 Juin 2012, 13:50

Bonky a écrit:Disons que j'ai un exellent maître JEDI Very Happy
Je ne regarde plus du tout les pcb comme avant depuis Razz

tu vois la matrice maintenant ?

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  Bonky le Lun 11 Juin 2012, 13:55


_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  THX1138 le Lun 11 Juin 2012, 14:19

neocps1 a écrit:
Bonky a écrit:Disons que j'ai un exellent maître JEDI Very Happy
Je ne regarde plus du tout les pcb comme avant depuis Razz

tu vois la matrice maintenant ?

Razz

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  Bonky le Lun 11 Juin 2012, 17:03

Hey neocps1 Wink une cm de plus réparé cheers

C'étais bien le Z80 en cause Twisted Evil

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  neocps1 le Lun 11 Juin 2012, 17:04

joli travail cheers

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  Bonky le Mer 20 Juin 2012, 00:37

Tiens , ^^ pour les curieux Wink voici une photo d'une C Board sans son PPU Smile


_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  neocps1 le Mer 20 Juin 2012, 11:32

une idée derrière la tête pour ta C Board sans le CPS-B ?

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  Bonky le Mer 20 Juin 2012, 12:13

Non, le PPU etais Hs (phoenixage mal passé ... ).

Et comme je suis un grand curieux .... Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  fiend41 le Mer 20 Juin 2012, 19:17

es tu sûr pour le Z80 fautif ? je me souviens que metal chimiste parlait d'une astuce sur 2 pattes à vérifier pour voir si le son hs venait de là.. sur la mienne le symptome ne semblait donc pas venir de ça.. et puis où trouver un Z80 ? hors démonter un vieux ordi ou autre électronique, il me semble que c'est pas si donné ce composant ?!
avatar
fiend41
Soldat
Soldat

Messages : 1027
Date d'inscription : 17/05/2012

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  Bonky le Mer 20 Juin 2012, 21:15

Oui c'étais bien le z80.
Je l'ai testé sur une autre board et rien.

Oui il deviens dur d'en trouver surtout celui-la. je l'ai récupérer sur une pcb bootleg donatrice Wink
Je connais pas l'astuce de Metal_chimiste, mais ce serait intéressant à savoir Smile


_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  loupsifer le Sam 14 Juil 2012, 13:10

Prenez note, qu'il s'agit ici, uniquement d'expérience personnelle, d'autres causes et façons d'aborder l'intervention peuvent s'avérer plus efficaces...partagez vos expériences.

Pour le son il y a plusieurs symptômes :

1- Pas de son du tout, vérifiez, avant toute intervention, le potard du volume ensuite :
a) la Ram
b) le Z80
c) le YM3012
d) l'oscillateur (vérifier les soudures et pin 6 du z80)
e) le pré-ampli 5218A (vérifier les 4)
f) le HA13001 ampli audio
Nota : à plusieurs reprises la ram et z80 étaient hs!

2- Son faible
a) Potard volume
b) Condos (capkit)
c) ampli audio (refaire les soudures)
d) pré-ampli 5218A (vérifier les 4)

3- son brouillé, bruitages absents
a) YM2151 (Synthé FM)
b) oki M6295 (bruitages du jeu, hors son FM)

Je pars du principe que c'est la A board qui est en cause...ce sont les cas les plus courants, d'autres cas de figure bien plus complexes peuvent aussi influencer un disfonctionnement du son...

Exemple :
1- PPU-A-01
2- Certains 74LS
3- sortie vers le Jamma

etc... et bravo à ceux qui foncent et y croient.


avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  Bonky le Sam 14 Juil 2012, 20:04


_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  Dams Profile le Mer 29 Aoû 2012, 19:43

J'aime bien cette idée de liste exhaustive ! Si je peux aider de quelques façon que ce soit je suis motivé ^^
avatar
Dams Profile
Petite frappe
Petite frappe

Messages : 98
Date d'inscription : 29/08/2012
Localisation : Angouleme

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  loupsifer le Mer 29 Aoû 2012, 20:14

Salut Dams, content de te voir par ici.
Toutes les bonnes volontés sont les bienvenues.
"Tous" les problèmes de son sur CPS1 sont résolus (partie hardware), maintenant on essaie de résoudre les Pbs graphiques...
Alors les photos, démontrant les symptômes de panne graphique sur les arriére plan/sprites/couleurs altérées ou absentes des CPS1 nous intéressent...

:: Loup ::
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  Dams Profile le Mer 29 Aoû 2012, 20:53

Merci loup Smile
Là je me suis heurté de plein fouet aux soucis graphiques avec mon Willow qui ont été résolu par Dracoel !
Au final l'idée de compiler tous les symptômes et de les solutionner, je trouve cela ultra-pratique !
avatar
Dams Profile
Petite frappe
Petite frappe

Messages : 98
Date d'inscription : 29/08/2012
Localisation : Angouleme

Revenir en haut Aller en bas

Re: La bible des systèmes : le CPS-1

Message  loupsifer le Mer 29 Aoû 2012, 21:42

Tu peux aller voir là pour tes problémes graphiques : http://arcade-area.lebonforum.com/t419-cps-1-rom-ram-test-boot-rom

Bonne soirée
avatar
loupsifer
VIP+
VIP+

Messages : 499
Date d'inscription : 13/05/2012
Localisation : Chato

Revenir en haut Aller en bas
