[Tuto] CPS-1 Q-sound : Le phoenixage de Cadillacs, punisher et WOF. (obselète- old)

Message  Bonky le Mer 24 Sep 2014, 05:34

CPS-1 Q-sound : Le phoenixage - ancienne version

!!!!!!!!!Obselète !!!!!!!!!Old Tutorial!!!!!!

Nous allons aborder dans ce tutoriel, comment phoenixé ces 3 jeux CPS-1 Q-Sound.

Voici la liste des jeux concernés :

- Cadillacs and Dinosaurs
- Punisher
- Warrior of fate

Afin de mener à bon terme ce défi    il vous faudra le matériel suivant :

- Un programmateur d'ep-rom + effaceur UV.
- Un fer à souder
- 1 Cutter
- 1 EP-ROM 27C020

Pour tous ces jeux nous pourront utiliser la 27c020 situé en 5K  Wink


C'est parti !!! pirat

La première chose à faire,c'est de retirer cette satané pile de  pig
On prend son fer à souder, on met un peu d'étain dessus et on commence à chauffer une patte de celle-ci par le dessous.
En tirant légèrement, celle-ci devrait se retirer facilement de la pcb.Faire pareil pour l'autre patte.




Modification du Kabuki pour en faire un Z80 "normal" :


A coté de la pile vous trouverez une résistance et un condensateur appelé "R33" et "C12".
Il va falloir les retirer. Faite chauffer un coté du composant et apposer de l'étain dessus. Soyez généreux Laughing  ,puis dirigez vous vers l'autre côté en continuant d'ajouter de l'étain. Vous allez recouvrir le composant et en poussant très légèrement, celui-ci viendra avec votre fer à souder Wink
Faite l'opération pour R33 et C12.
C12 doit être relié par une "boule" d'étain comme ci-dessous et R33 doit rester vide.




Ensuite, retourner la pcb et repérer cette zone encadré en rouge :

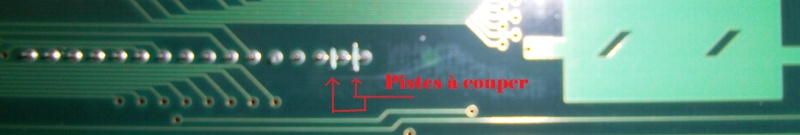

Il va falloir coupé les pistes comme sur la photo ci -dessous :



Bien vérifié au multimètre qu'il n'y a plus de continuité entre les 3 pins.

Sur le 3ème pin en partant de la droite,souder un fil que l'on reliera au 7ème pin en partant de la gauche  affraid

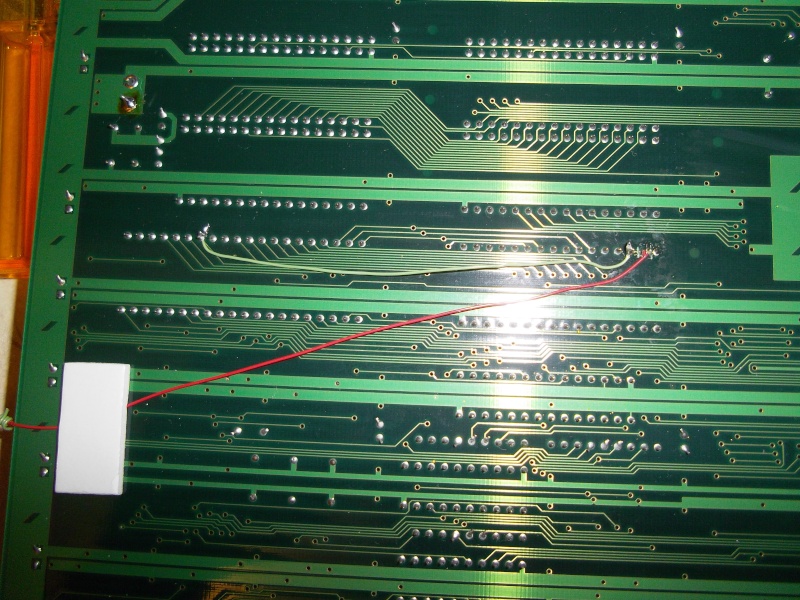

Vous avez pas compris ? Laughing  Allez une petite photo Wink


(pas besoin du fil rouge, uniquement pour slammaster ou muscle bomber)

Le Q-sound est phoenixé :-)
