Message  THX1138 le Lun 28 Mai 2012, 21:37

slt a tous

Voila comment réalisez vous même un câble stéréo pour Carte Mère Atomiswave et pour Slot MVS

Matos pour Atomiswave :

  • 1 Connecteur JST 10pins + 4 contacts [Cout : 0,93euro]

  • 2 Connecteurs Inch [Blanc & Rouge] [Cout : 0,60euro]


  • 4 fil, un fer a souder et une petite pince plat pour le sertissage

Cout général moins de 2euro Smile

Pinout :




Matos pour MVS :

  • 1 Connecteur JST NH 4 pins + 4 contacts


  • 2 Connecteurs Inch [Blanc & Rouge] [Cout : 0,60euro]


  • 4 fil, un fer a souder et une petite pince plat pour le sertissage [Cout : Récupération]


Pinout :




A suivre


Dernière édition par THX1138 le Dim 10 Juin 2012, 21:02, édité 5 fois

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Tuto] Cable Stereo pour Mobo Atomiswave & MVS [En cours]

Message  neocps1 le Lun 28 Mai 2012, 22:50

Bonne idée de tuto ! Mais ce qui serait bien également, c'est de savoir où acheter le fameux connecteur JST 10 broches Smile

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [Tuto] Cable Stereo pour Mobo Atomiswave & MVS [En cours]

Message  THX1138 le Lun 28 Mai 2012, 23:02

neocps1 a écrit:Bonne idée de tuto ! Mais ce qui serait bien également, c'est de savoir où acheter le fameux connecteur JST 10 broches Smile

c'est prévu mais j'essaye de trouve les meilleur prix Wink

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Tuto] Cable Stereo pour Mobo Atomiswave & MVS [En cours]

Message  THX1138 le Mer 30 Mai 2012, 01:13

yop

mon fournisseur a bien le fameux connecteur 10pins Smile 0.65€ piece et ses contact à 0.07€ l'unité
j'en est commande 4 si quelqu'un en veux un, dit moi Wink

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Tuto] Cable Stereo pour Mobo Atomiswave & MVS [En cours]

Message  Iro le Mar 05 Aoû 2014, 12:24

Hello,
un up pour trouver des jst nh XX pins male/femelle.
Tu as une adresse THX ? les shops arcade n'ont que la femelle

Merci Smile
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Cable Stereo pour Mobo Atomiswave & MVS [En cours]

Message  THX1138 le Mar 05 Aoû 2014, 12:46

Iro a écrit:Hello,
un up pour trouver des jst nh XX pins male/femelle.
Tu as une adresse THX ? les shops arcade n'ont que la femelle

Merci Smile

c'est ca que tu veux ??? un connecteur avec a la fois male & femelle ???
http://nsa27.casimages.com/img/2011/10/31/111031101943549951.jpg
si oui jamais vu ce connecteur Sad

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Tuto] Cable Stereo pour Mobo Atomiswave & MVS [En cours]

Message  THX1138 le Mar 05 Aoû 2014, 13:01

t'a demande la ???
http://www.jst.com/home18.html

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Tuto] Cable Stereo pour Mobo Atomiswave & MVS [En cours]

Message  Iro le Mar 05 Aoû 2014, 16:10

Oui je suis tellement au taquet que j'ai oublié de préciser  clown
Je connais le site JST mais il me semble qu'il faut commander pour 10000$ et je ne trouve même pas ce que je veux ....
C'est la galére les connecteurs arcade :/
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Cable Stereo pour Mobo Atomiswave & MVS [En cours]

Message  aje_fr le Mar 05 Aoû 2014, 22:21

Attention à ce genre de modif, là ça n'est pas pour brancher sur un ampli derrière, mais normalement uniquement sur des enceintes.

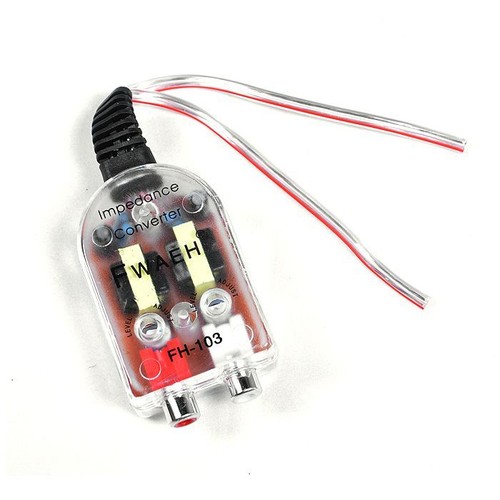

Le mieux pour ce genre de câble pour pouvoir brancher un ampli derrière est d'utiliser un adaptateur d'impédance :

Mots clés ebay : Speaker Line Adapter / Converter

Car le soucis avec certains PCB c'est que la broche "speaker -" n'est pas reliée à la masse mais à un signal et si l'on branche tel que le tutot, on se retrouve à relier les deux broches "speaker -" à la masse au travers de l'ampli

A+
avatar
aje_fr
Ca commence à venir.....
Ca commence à venir.....

Messages : 113
Date d'inscription : 01/12/2013

Revenir en haut Aller en bas

Re: [Tuto] Cable Stereo pour Mobo Atomiswave & MVS [En cours]

Message  Iro le Mer 13 Aoû 2014, 19:32

nope. C'est du NH sur la filter board de la naomi  Sad


A noter que l’adaptateur d'impédance baisse drastiquement le volume sur une sortie sans ampli
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas
