Sega Naomi Compact Flash

Message  Bonky le Lun 09 Déc 2013, 20:14

Salut ^^


Après X tentatives pour faire fonctionner mon lecteur CF fait via le tutoriel, j'ai décidé d'acheter le "Kit CF" de Aje_fr

Je déballe le colis et regarde le tuto qu'il ma envoyé juste après l'achat ^^
Bon, c'est du plug and play  Very Happy  Juste à mettre un jeu dans la CF.





Le chip sur support IC pour éviter de demonter la partie métalique de la Dimm :





1ere tentative, le jeu se charge mais j'ai un IO error.... merdoum la série noire continu je me dit....
Tourne vire, je décide de formater la CF via windows avec la table d'allocation par défault.

Et ça part de la  Laughing le jeu boot sans problème ainsi que tout ce que j'ai testé par la suite (rom en .bin utilisé pour le netboot, voir page 13 ^^ )

Fini le Pc à côté et les 3 reboot lors du chargement du jeu.
C'est comme un GD-rom, un seul reboot et c'est parti Wink

Le netboot c'est bien mais pour un féniant comme moi, la CF c'est le top  Laughing

Pour ceux qui hésite encore à faire cette achat, je ne peut que vous le conseiller.
J'ai essayé une CF acheté à bas prix sur la Bay, plus celle généreusement donné par _n3o_  pour faire des tests, et ça marche sans problême Smile

Voici une photo des 2 CF :




Le Lecteur CF en train de charger un jeu sur la Dimm :



Vous pouvez noter la led verte pour la tension, et la led orange lors du chargement.

Et quelques screen du 1er jeu que j'ai essayé  Wink








Désolé pour la piètre qualité des photos  Razz
Ayant une chihiro, je vous ferez un retour prochainement sur le fonctionnement de la CF dessus Wink


Dernière édition par Bonky le Lun 09 Déc 2013, 21:01, édité 2 fois

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  _n3o_ le Lun 09 Déc 2013, 20:46

oh je la connais cette naomi Very Happy
Bon faudra que je me bouge mon cul pour m'y repencher alors si mes CF sont ok (j'en ai encore une 20ene comme celle ci)
avatar
_n3o_
Soldat
Soldat

Messages : 1576
Date d'inscription : 09/04/2013
Age : 36
Localisation : Colomiers (31)

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  Bonky le Lun 09 Déc 2013, 20:54

Je vais essayer de trouver ce qui ne va pas dans le tuto Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  _n3o_ le Lun 09 Déc 2013, 20:57

Bonky a écrit:Je vais essayer de trouver ce qui ne va pas dans le tuto Wink

Ce qui ne vas pas dans le tuto je pense que c'etais moi Very Happy

Aprés pour la prepa l'ID et tout je fesais comme dit (ID via l'adaptateur directement branché en IDE) et ensuite preparation via le soft en usb (si je me rappelle bien)

De toute maniere je peut pas reprendre les test tant que j'ai pas chopé une alim de naomi (oui je sais c'est un comble Very Happy)
avatar
_n3o_
Soldat
Soldat

Messages : 1576
Date d'inscription : 09/04/2013
Age : 36
Localisation : Colomiers (31)

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  Bonky le Lun 09 Déc 2013, 21:11

_n3o_ a écrit:
De toute maniere je peut pas reprendre les test tant que j'ai pas chopé une alim de naomi (oui je sais c'est un comble Very Happy)

Arrgh  Laughing

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  TylerDurden67 le Lun 09 Déc 2013, 21:20

Le chip n'est pas un universel comme pour le netboot?
avatar
TylerDurden67
Soldat
Soldat

Messages : 1147
Date d'inscription : 27/10/2012
Age : 42
Localisation : dans le ried dude!

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  Bonky le Lun 09 Déc 2013, 21:34

Oui, Mais spécifique au compact flash Smile

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  TylerDurden67 le Lun 09 Déc 2013, 21:52

Tu veux dire que si j'ai un chip universel ca ne fonctionnera pas?
Il faut une prog spéciale pour le cf?
avatar
TylerDurden67
Soldat
Soldat

Messages : 1147
Date d'inscription : 27/10/2012
Age : 42
Localisation : dans le ried dude!

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  _n3o_ le Mar 10 Déc 2013, 08:18

TylerDurden67 a écrit:Tu veux dire que si j'ai un chip universel ca ne fonctionnera pas?
Il faut une prog spéciale pour le cf?

oO
C'est pas le meme que pour le netboot ?
avatar
_n3o_
Soldat
Soldat

Messages : 1576
Date d'inscription : 09/04/2013
Age : 36
Localisation : Colomiers (31)

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  vintage le Mar 10 Déc 2013, 11:32

ça me confirme que j'ai fait le bon choix pour mettre un lecteur cf. Je viens de finir le mien mais faut que je le test.
HNK c'est la version atomiswave modif pour naomi ?

Pour que le lecteur cf soit plus accéssible, je pensais passer le cable dans la partie du bac à pièce en perçant sur la partie de gauche avec un emporte pièce. Bonne idée ou y'a mieux ?


Dernière édition par vintage le Mar 10 Déc 2013, 11:40, édité 1 fois
avatar
vintage
Pirate
Pirate

Messages : 378
Date d'inscription : 27/09/2013

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  _n3o_ le Mar 10 Déc 2013, 11:35

vintage a écrit:
HNK c'est la version atomiswave modif pour naomi ?


heuuu ...  Suspect


 Wink
avatar
_n3o_
Soldat
Soldat

Messages : 1576
Date d'inscription : 09/04/2013
Age : 36
Localisation : Colomiers (31)

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  vintage le Mar 10 Déc 2013, 11:52

Bande de coquinoux ! elle est pas encore sortie celle la officiellement sur le site de darksoft  Twisted Evil

Par contre, pour l'histoire de l'ID sur comment la choper tout ça, j'ai rien compris...si on peut m'expliquer comment ça se passe via le pc
avatar
vintage
Pirate
Pirate

Messages : 378
Date d'inscription : 27/09/2013

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  _n3o_ le Mar 10 Déc 2013, 13:04

Ce matin j'ai bricolé un peu Very Happy



Je vais pouvoir retester Wink

(pis si vraiment je veux du 31khz j'ai l'AW juste à coté)
avatar
_n3o_
Soldat
Soldat

Messages : 1576
Date d'inscription : 09/04/2013
Age : 36
Localisation : Colomiers (31)

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  Bonky le Mar 10 Déc 2013, 13:49

Yeah, cool  cheers


TylerDurden67 a écrit:Tu veux dire que si j'ai un chip universel ca ne fonctionnera pas?
Il faut une prog spéciale pour le cf?

Le chip pour la CF n'est pas le même que pour le netboot Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  THX1138 le Mar 10 Déc 2013, 13:51

perso je préféré le netboot avec mon PC   Laughing

>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3453
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  Iro le Mar 10 Déc 2013, 15:23

Bonky, t'avais bien vérifié le sens des tes connecteurs ?
Et le 3,3V sur la CF ?
A part ça (et le keychip spécial CF), il n'y à rien de sorcier. C'est juste prise de tête.

HNK tourne sur Naomi, c'est sur Naomi2 qu'il faut un patch.

Pour l'ID , il faut un lecteur IDE sur PC ou une carte PCMCIA sur un portable.
Via le logiciel de transfert , tu récupéres l'ID que tu notes sur la CF.
Ensuite quand tu transfert un jeu avec le logiciel , tu lui donnes l'ID de ta CF.
Un lecteur multicarte est suffisant pour le transfert mais pas pour la récupération de l'ID
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  vintage le Mar 10 Déc 2013, 15:35

merci pour l'info Wink
J'ai le lecteur carte PCMCIA pour mon laptop, reste plus qu'à acheter le lecteur de carte pour le transfert.

HNK tourne sur Naomi, c'est sur Naomi2 qu'il faut un patch.

c'est le lien que darksoft a mis sur son site (version fonctionnelle sous émulateur) ? Vivement que mon lecteur CF marche que moi aussi je fasse "ooooatatatatataaa"
avatar
vintage
Pirate
Pirate

Messages : 378
Date d'inscription : 27/09/2013

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  Bonky le Mar 10 Déc 2013, 16:15

Iro a écrit:Bonky, t'avais bien vérifié le sens des tes connecteurs ?
Et le 3,3V sur la CF ?

Oui, mais je vais tout reprendre depuis le début Wink
J'ai pris exactement ce que préconise le tuto Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  TylerDurden67 le Mar 10 Déc 2013, 18:03

Bonky a écrit:
Iro a écrit:Bonky, t'avais bien vérifié le sens des tes connecteurs ?
Et le 3,3V sur la CF ?

Oui, mais je vais tout reprendre depuis le début Wink
J'ai pris exactement ce que préconise le tuto Wink

La ou tu prends ton alim de ton lecteur cf,c'est du 5v,pas 3,3
Je pensais qu'en 3,3v c'était plus stable...
avatar
TylerDurden67
Soldat
Soldat

Messages : 1147
Date d'inscription : 27/10/2012
Age : 42
Localisation : dans le ried dude!

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  vintage le Mar 14 Jan 2014, 11:55

petite question du jour : vous faites comment pour protéger votre lecteur ?
A vue d'oeil, certains le laissent à l'arrache sur le mobo. N'est-il pas possible de mettre des pieds de pcb ou de mettre un cache plastique propre ?
avatar
vintage
Pirate
Pirate

Messages : 378
Date d'inscription : 27/09/2013

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  _n3o_ le Mar 14 Jan 2014, 12:02

TylerDurden67 a écrit:
Bonky a écrit:
Iro a écrit:Bonky, t'avais bien vérifié le sens des tes connecteurs ?
Et le 3,3V sur la CF ?

Oui, mais je vais tout reprendre depuis le début Wink
J'ai pris exactement ce que préconise le tuto Wink

La ou tu prends ton alim de ton lecteur cf,c'est du 5v,pas 3,3
Je pensais qu'en 3,3v c'était plus stable...

Depend du model de lecteur il semblerais.
Par exemple celui d'aganyte si je dis pas de connerie est en 5V et il prend tout les models de CF (le miens n'aime pas les Sandisk alors que le sien oui Sad)
Tiens d'ailleurs Aganyte je vais t'en envoyer 5 vu que moi elles me servent pas.
avatar
_n3o_
Soldat
Soldat

Messages : 1576
Date d'inscription : 09/04/2013
Age : 36
Localisation : Colomiers (31)

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  Iro le Mar 14 Jan 2014, 13:36

Il ne me semble pas. Au contraire, il galérait jusqu’à faire la modif 3,3V

Pour le lecteur, je l'ai mis dans une boite en plastique acheté sur gotronic
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  Bonky le Mar 14 Jan 2014, 14:07

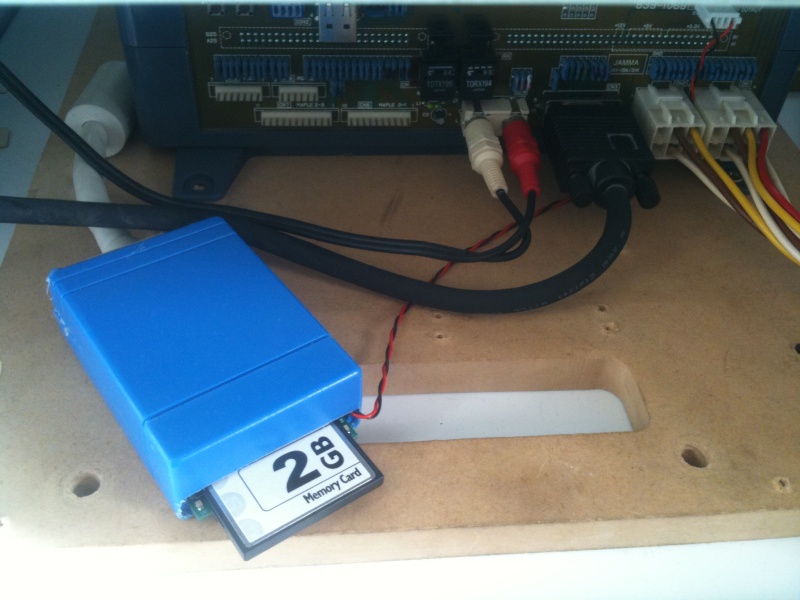

Voici celui de Aje_fr dans une boite bleu  Razz



La boite m'avait été donné lors de l'achat d'un générateur de scanline sur N-A ^^
Pour le lecteur de CF monté soi-même, dès que le mien fonctionnera.... je lui ferai une belle boite du style comme l'original Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2781
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  vintage le Mar 14 Jan 2014, 14:09

t'as une référence précise iro ?
avatar
vintage
Pirate
Pirate

Messages : 378
Date d'inscription : 27/09/2013

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  _n3o_ le Mar 14 Jan 2014, 14:10

Ah pour le generateur de scanlines moi j'utilise une boite de capotes Very Happy

Sinon mon CF naomi n'as pas de boite (pour le moment)
avatar
_n3o_
Soldat
Soldat

Messages : 1576
Date d'inscription : 09/04/2013
Age : 36
Localisation : Colomiers (31)

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  vintage le Lun 20 Jan 2014, 11:21

Pour info, j'ai trouvé ça pour protéger le lecteur



A 4€ fdpin ça peut faire propre dans une borne
avatar
vintage
Pirate
Pirate

Messages : 378
Date d'inscription : 27/09/2013

Revenir en haut Aller en bas

Re: Sega Naomi Compact Flash

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
