[Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

[Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Bonky le Mer 23 Mai 2012, 23:29

DAI MAKAIMURA CONVERSION


Le matos à prévoir :

Programmateur d'eprom
1x  27c512  =  EP-ROM 09 sur la board (son)
8x  27c400 ou HN27c4000G ou 27c4100  = EP-ROM GFX 01 à 08
2x  27c4096 ou 27C4002 ou 27C4095 ou M5M27C402K= 22 et 23 EP-ROM PRG
1 GAL 16V8D = En 1A
Un street fighter 2 CE jap ou USA. La B-Board avec toutes les EP-ROM ou MASK-ROM retirées ainsi que le pal en haut à gauche.

Comment la reconnaitre ?
La version USA utilise une B-Board de type MASK-ROM. (EP-ROM sans fenêtre)
La version JAP utilise une B-Board de type EP-ROM  (EP-ROM avec fenêtre)

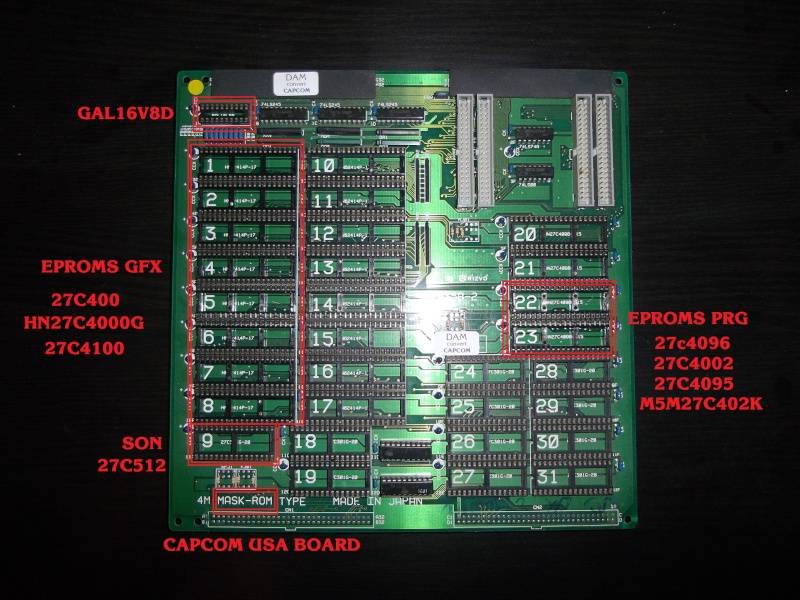

Une B-Board MASK-ROM

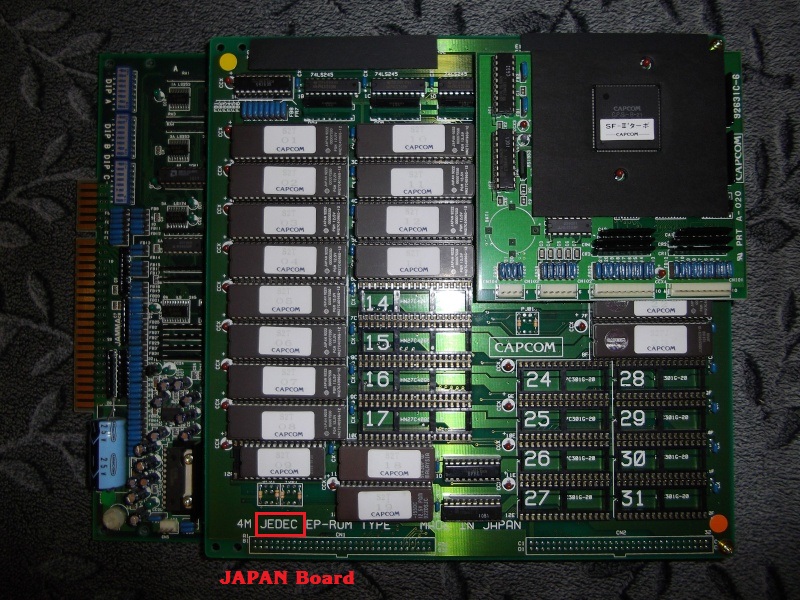

Un street fighter 2 Japan B-Board EP-ROM




En fonction de la B-Board utilisée l'emplacement des Roms GFX ne sera pas le même.
C'est pour çela que dans ce tutoriel, nous aborderons une après l'autre les 2 board Wink


Convert sur B-Board MASK-ROMS

Le .zip complet prêt à être utilisé : http://www.mediafire.com/?59a5rxavvfrrflj

Il s'agit du "second run" du jeu, qui utilise la même B et C board que SF2CE - Turbo / Hyper fighting Wink
Maintenant, nous pouvons passer à la programmation des EP-ROM.
Pensez à mettre l'EP-ROM, une fois programmée, sur le socket correspondant au fur et à mesure.
(N'oubliez pas le gal Wink )
Plus qu'a tester votre jeu une fois remonté ( retirer la A-Board si ce n'est pas déja fait pour remettre délicatement la C-Board. )
La conversion est terminée  Smile


Convert sur B-Board EP-ROM

Le .zip prêt à être utilisé : http://www.mediafire.com/?6xcxdexfj1r7wa6

Pour la pcb version japan :
La board étant identique au set original, il suffit de programmer les EP-ROM et les mettre sur les sockets correspondant.
(N'oubliez pas le gal )
Pas de difficulté particulière ... et la convert est fini  Smile

Dernière édition par Bonky le Lun 11 Mai 2015, 15:03, édité 24 fois

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2776
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Bonky le Dim 03 Juin 2012, 13:25

Yop ^^

Voici un petit tuto qui plaira à certains Wink
N'hésiter pas à poser vos questions ou expliquer vos problèmes rencontrés Smile

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2776
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  THX1138 le Dim 03 Juin 2012, 16:39



>David

_________________
THX1138 aka Parker94
Mon Blog: http://arcadebootleg.blogspot.com/
avatar
THX1138
Administrateur
Administrateur

Messages : 3448
Date d'inscription : 26/04/2012
Age : 40
Localisation : Vaires S/Marne 77

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mar 02 Oct 2012, 16:33

Hello,
Une petite question sur le renommage des GFX.
L'extension d'origine .1a .2a .3a à un role dans la programmation de l'EPROM ?
On ne peut pas bruler dam_09.bin au lieu de dam_09.12a.bin ?
En découle une question plus générique sur les romsets: Que signifie l'extension en général ?
Merci Smile
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  neocps1 le Mar 02 Oct 2012, 16:38

12 A, probablement la rangée et la colonne qui sont numérotés sur la PCB
Ce sont les coordonnées de la puce sur la carte

Si je me souviens bien

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mar 02 Oct 2012, 17:20

OK mais pourquoi parler de colonne alors qu'il y à un numéro unique ? confused
Alors le programmateur s'en tape du .1a .2a etc ??
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  neocps1 le Mar 02 Oct 2012, 17:25

Parce que ca permet de retrouver plus facilement un composant plutot que d'avoir à lire le label de chacun d'entre eux.

Le programme s'en bat les (biiip) du .1a. Ton fichier pourrait s'appeller "monculSurUnbrasier.bin" que ca marcherait pareil Razz

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mar 02 Oct 2012, 17:37

Mais ça ferait plus mal Very Happy
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Bonky le Mar 02 Oct 2012, 17:57

Wink

Par ex : La roms gfx dam_02.

Sur board Us l'eprom se place sur le socket 4a.
Sur la pcb Jap ce sera sur le socket 5a d'ou l'importance de l'extention dans ce cas la ^^


_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2776
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mar 02 Oct 2012, 19:35

Ok d'accord ,c'est vrai que suivant la version , ce n'est pas le même socket.
Il faut donc mettre le lot de GFX #2 sur le 4 ou 5 suivant la version.
Mais pourquoi une lettre puisque les sockets sont identifiés de façons unique ?
Il y aurait plusieurs socket 1 , je comprendrais...

Je me fais les dents sur le tuto car je sent que les EPROMs de Chine vont mettre 3 plombes à arriver Crying or Very sad
Alors je vous fait chier Very Happy
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Bonky le Mer 03 Oct 2012, 01:02

Lol

Tu te pose trop de question la ^^
Capcom l'a décidé ainsi Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2776
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Bonky le Mer 03 Oct 2012, 05:30

D'ici vendredi je modifierais la partie ou l'on utilise Jedutil.exe ( mise à jour de celui-ci et la commande diffère légèrement )

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2776
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mer 03 Oct 2012, 10:10

Bonky a écrit:
Tu te pose trop de question la ^^
J'ai toujours utilisé mes PCBs sans jamais aller plus loin.
Donc Je découvre un romset et ce n'est pas encore très clair Very Happy.
Mais j’arrête de pourrir le tuto et je vais ouvir un topic , j'ai encore quelques questions.
Smile

Bonky a écrit:D'ici vendredi je modifierais la partie ou l'on utilise Jedutil.exe ( mise à jour de celui-ci et la commande diffère légèrement )
Cool, Merci Smile
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  neocps1 le Mer 03 Oct 2012, 10:17

d'un autre côté, je trouve que poser des questions est plutôt sain. Very Happy

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  DracoeL le Mer 03 Oct 2012, 10:20

Moi je trouve dommage de faire des converts ...
Quelqu'un veut bien me faire un Saigo No nindou ...
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mer 03 Oct 2012, 10:33

Tant que c'est réversible , cela ne me pose pas de soucis.
Parce que ce n'est que du swap d'eprom.
Et va trouver un Dai Makaimura sans péter son PEL Sad

Les EPROMs et MASK ROMs du jeu originel seront rangées précieusement dans une boite spécialement pour elles Very Happy


Dernière édition par Iro le Mer 03 Oct 2012, 10:34, édité 1 fois

_________________
"on ne fait pas la police de l'arcade, vu que personne ne tient compte de ce qu'on dit." R.Sonnable
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  neocps1 le Mer 03 Oct 2012, 10:34

Iro a écrit:Tant que c'est réversible , cela ne me pose pas de soucis.
Parce que ce n'est que du swap d'eprom.
Et va trouver un daimakura sans péter son PEL Sad

Les EPROMs et MASK ROMs du jeu originel seront rangées précieusement dans une boite spécialement pour elles Very Happy

Je vous avais trouvé un daimakamura à $199 sur ebay us, c'est pas une raison Razz

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  AsPiC le Mer 03 Oct 2012, 21:47

Bonky a écrit:
La version USA utilise une B-Board de type MASK-ROM. (eprom sans fenêtre)
La version JAP utilise une B-Board de type JEDEC. (eprom avec fenêtre)

Petite précision linguistique, le type JEDEC n'existe pas. JEDEC est une norme qui définie le nommage des boitier de composants (entre autre).
Ce que tu appel des ROM type JEDEC sont en faite des UV-PROM (UV pour UltraViolet) Wink
avatar
AsPiC
Petite frappe
Petite frappe

Messages : 78
Date d'inscription : 26/05/2012
Localisation : Vers Nantes...

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  dapsaille le Mer 03 Oct 2012, 23:22

Merci pour la précision, ceci confirme ce que je pensais mais n'osait exprimer dans le doute ^^
avatar
dapsaille
Soldat
Soldat

Messages : 1639
Date d'inscription : 03/05/2012
Localisation : 77, nangis (ou presque ^^)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Bonky le Mer 03 Oct 2012, 23:31

Bonky a écrit:Lol

Tu te pose trop de question la ^^
Capcom l'a décidé ainsi Wink

Rien de mal dans ma réponse hein Wink ,mais il n'y aurait que capcom pour te répondre Wink


AsPiC a écrit:
Bonky a écrit:
La version USA utilise une B-Board de type MASK-ROM. (eprom sans fenêtre)
La version JAP utilise une B-Board de type JEDEC. (eprom avec fenêtre)

Petite précision linguistique, le type JEDEC n'existe pas. JEDEC est une norme qui définie le nommage des boitier de composants (entre autre).
Ce que tu appel des ROM type JEDEC sont en faite des UV-PROM (UV pour UltraViolet) Wink


Si tu lis bien Wink j'ai marqué des B-board de "TYPE". En aucun cas je parle de roms jedec scratch
Ce que j'ai marqué entre parenthèses c'est pour une meilleure compréhension pour ceux qui débute.

Exemple des photos sur le tuto :

Regardez ce qui est encadré en rouge en bas de photos)





dapsaille a écrit:Merci pour la précision, ceci confirme ce que je pensais mais n'osait exprimer dans le doute ^^

Et alors dapsou ^^ faut pas hésiter Laughing

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2776
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  AsPiC le Jeu 04 Oct 2012, 19:53

Peux etre vaudrait il mieux parler de "EP-ROM" dans ce cas là (cf en dessous ) ?

avatar
AsPiC
Petite frappe
Petite frappe

Messages : 78
Date d'inscription : 26/05/2012
Localisation : Vers Nantes...

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Bonky le Jeu 04 Oct 2012, 20:03

Tuto modifié Wink

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2776
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mer 10 Oct 2012, 23:01

Hello,
La conversion fonctionne avec un SF1' ETC (EURO)
Parce que j'ai un écran noir :/
Merci Smile
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Bonky le Mer 10 Oct 2012, 23:14

Tu as la référence de la b-board ?

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2776
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mer 10 Oct 2012, 23:17

A-board 89626a-4
B-Board 91635b-2
C-Borad 92631c-6

Ma nouvelle 25c512 est en 20ns alors que l'original est en 15ns.
Cela peut venir de la ?
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Bonky le Mer 10 Oct 2012, 23:22

Pas de soucis de ce côté c'est bon Smile

As tu vérifier les roms "prg" 22 et 23 ? ( lire avec un prog d'eprom, faire une save de l'eprom et zippé le fichiers pour voir si les CRC correspondent avec le set original )

Peut être le gal mal programmé ? As tu essayé de mettre des crédits ? Si il y a du son, oublie ce que je t'ai dit en 1ere phrase.
Par contre si aucun son c'est que le jeu n'a pas démarré et la 1ere chose a regarder c'est les 22 et 23 Wink


Iro a écrit:Ma nouvelle 25c512 est en 20ns alors que l'original est en 15ns.
Cela peut venir de la ?

Je ne sais pas attend l'avis d'un autre ..... 25c512 ou 27c512 ? La rom 09 n'empèche pas le jeu de booter si elle n'est pas présente Wink
Edit : Mais tu n'auras pas de son j'ai oublié Razz


Dernière édition par Bonky le Mer 10 Oct 2012, 23:32, édité 2 fois

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2776
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mer 10 Oct 2012, 23:24

je vais tester de suite le son Smile
EDIT : Pas de son Crying or Very sad , je check 22-23
Mes EPROMS GFX et PRG sont en 10ns, cela ne pose pas de soucis ?


Dernière édition par Iro le Mer 10 Oct 2012, 23:28, édité 1 fois
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  neocps1 le Mer 10 Oct 2012, 23:27

Iro a écrit:Hello,
La conversion fonctionne avec un SF1' ETC (EURO)
Parce que j'ai un écran noir :/
Merci Smile

tu as quelle version de la c board ?

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mer 10 Oct 2012, 23:31

C-Board 92631c-6
CPS-B-21
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mer 10 Oct 2012, 23:37

Les CRC sont identiques.
Pour les GFX, j'ai des HN27C4000g-10. je n'avais pas cette référence dans mon programmateur (Wellon Vp280) alors j'ai pris un AM27C400.
En regardant le datasheet, le pinout était les mêmes. Ce n'est pas un problème ?
Autre truc bizarre, je n'ai pas de Socket 12a , le son , la 9 était sur la 11A


Dernière édition par Iro le Mer 10 Oct 2012, 23:48, édité 1 fois

_________________
"on ne fait pas la police de l'arcade, vu que personne ne tient compte de ce qu'on dit." R.Sonnable
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Bonky le Mer 10 Oct 2012, 23:45

27c400 c'est bon c'est un équivalent de HN62414p (normalement tu dois avoir cette ref sous les socket 01 à 08 )

Je pense au pal ..... et toi neocps1 ? ^^


_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2776
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mer 10 Oct 2012, 23:50

Mes EPROMS ne sont pas des 27C400 mais des HN27C4000G. Je me suis servis du AM27C400 sur le programmateur pour les brûler.
Je test le CRC du PAL
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Mer 10 Oct 2012, 23:55

Ah , les CRC sont différents.
Il y à une manip particulière pour la graver ?
J'ai pas eu de message d'erreur lors de la conversion
avatar
Iro
Soldat
Soldat

Messages : 1737
Date d'inscription : 26/09/2012
Localisation : Chilly Mazarin (91)

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Bonky le Mer 10 Oct 2012, 23:57

oui c'est bon pour la lecture/ecriture Wink 27c400

Tu programmes le gal avec un VP-280 ?
Je croyais que cette version de vp ne le fesais pas.

_________________
avatar
Bonky
Capcom lover ^^
Capcom lover ^^

Messages : 2776
Date d'inscription : 22/04/2012
Age : 42
Localisation : Rognac

Revenir en haut Aller en bas

Re: [Tuto] Convert CPS-1 Faire un Dai Makaimura pas à pas.

Message  Iro le Jeu 11 Oct 2012, 00:00

Pourtant , il est disponible dans la liste


C'est un GAL16V8D-15LP
