Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Dim 09 Juin 2013, 11:15

Salut,

J'ai trouvé un chassis neuf de remplacement pour les tubes 25 pouces installés
classiquement dans les nstyl.

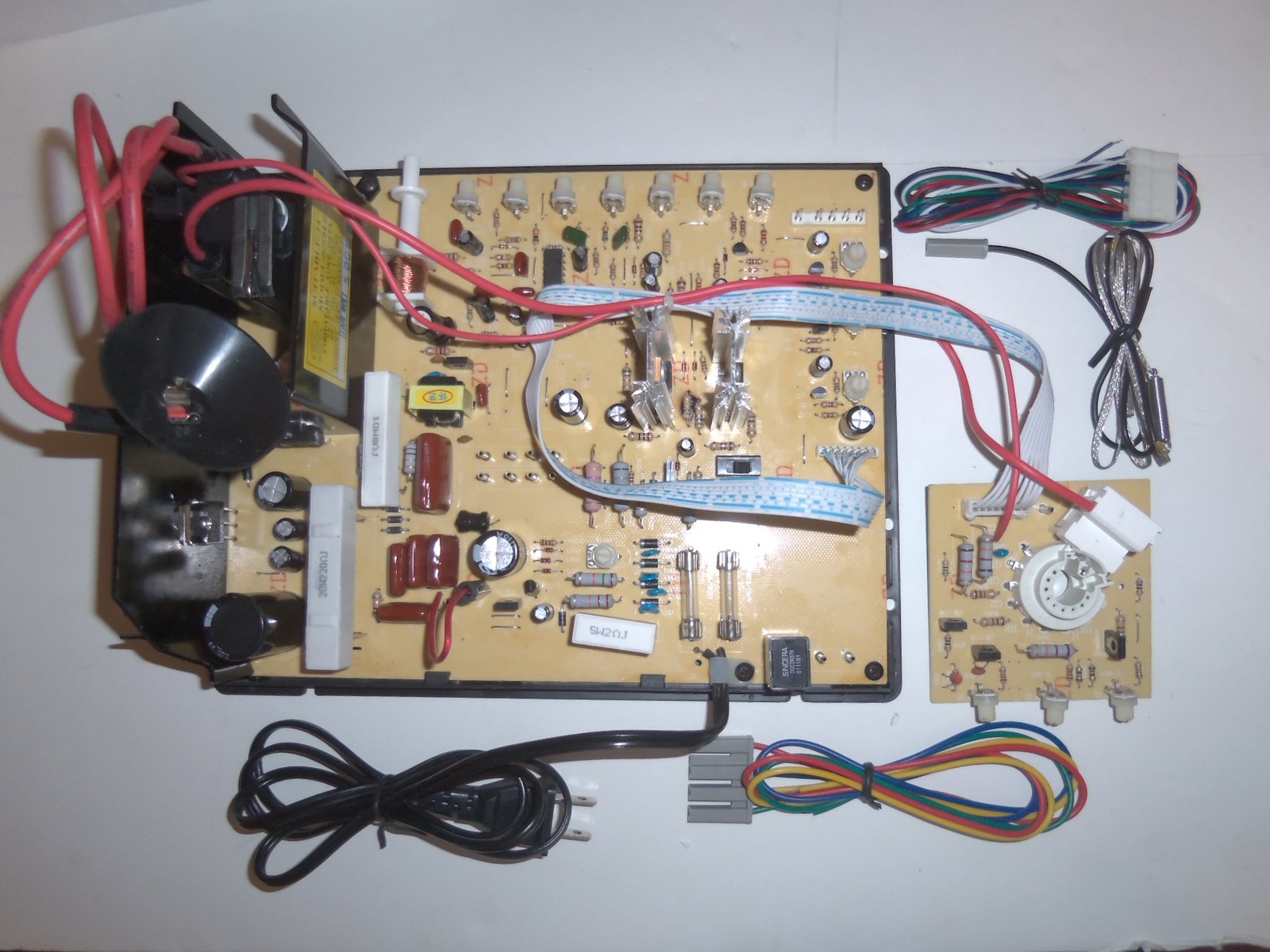

Il s'agit du chassis wei-ya 425h. C'est un chassis mono fréquence (15 Khz), et mono tension
(110/120 vac) nécessitant un transformateur avec isolation galvanique.



L'installation se fait sans soucis. Il faut juste bien identifier les connecteurs au niveau des bobines
de déflexion.

Pour que le chassis soit compatible, il faut que l'impédance (résistance) des bobines soient dans les plages suivantes:

- Horizontal : plus de 1.5 ohms
- Vertical : entre 6 ohms et 12 ohms

J'ai pu acheter ce chassis 95 USD + 32 USD de frais de port, soit environ 100 euro frais de port inclus depuis les USA.
L'annonce est celle là:

http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=120966957215

Petit détail, le chassis est réglé par défaut en Narrow. Il faut le passer en Wide pour bénéficier de toute la largeur d'image,
sinon vous aurez des bandes noires de chaque côté.

Point négatif, le chassis a un défaut de linéarité sur la droite en Wide (l'image est compressée). Mais ce n'est pas méchant.

Enfin quand je disais que le chassis est neuf, c'est vrai. Ce n'est pas de l'ancien stock. Celui que j'ai reçu a été
fabriqué en janvier 2013 Very Happy

voila, je posterai des photos si besoin !

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  kusa le Dim 09 Juin 2013, 11:23

reste a voir le rendu final sur l'ecran ?
mais ca fait plaisir de voir des chassis fabriqués en 2013 Very Happy
avatar
kusa
Soldat
Soldat

Messages : 1876
Date d'inscription : 08/05/2012
Age : 38
Localisation : marseille

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Dim 09 Juin 2013, 11:24

rendu impeccable Very Happy Enfin, je ne suis pas non plus ultra pointilleux comme certains, mais
ca fait très largement l'affaire !

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Dim 23 Juin 2013, 11:06

Voila une video du rendu :p


_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  _n3o_ le Dim 23 Juin 2013, 12:00

Ah ouais ca le fait !!
avatar
_n3o_
Soldat
Soldat

Messages : 1576
Date d'inscription : 09/04/2013
Age : 36
Localisation : Colomiers (31)

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Dim 23 Juin 2013, 19:40

j'ai pu tester sur plusieurs pcbs pour voir la réaction du chassis.

Pour les pcb capcom (cps), psx, aucun problème. Pour beaucoup de jeux, on ne pourra pas avoir une image
en plein écran (en hauteur ok, mais en largeur, on aura des bandes noires, elles sont faibles, mais présentes,
même en mode wide).

Pour les bootlegs, ca dépend. J'ai un bootleg capcom pour lequel il m'est impossible de régler l'image correctement
en largeur. Soit l'image est compressée d'un côté, soit il y a de l'overscan (image qui se replie sur elle même
sur les côtés). Bizarrement, avec ce jeu, la largeur de l'image affecte la synchro horizontale (hold).

Les jeux IREM passent sans problème, mais avec une bordure noire sur la droite. Si on essaye de centrer et
d'augementer la taille, on se retrouve dans le cas du bootleg: overscan, ou compression de l'image.

Bref, le chassis fonctionne bien dans la plupart des cas, mais n'est pas très tolérant suivant le format vidéo
utilisé (frequence verticale / horizontale, et résolution).

La plupart des problèmes rencontrés concernent l'horizontal. En vertical, il n'y a pas de problème.

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Lun 24 Juin 2013, 09:58

Petit test ce matin avant de partir au boulot : Le taito F3 passe sans soucis en plein écran (testé avec Puzzle bobble 4).

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Lun 24 Juin 2013, 19:42

Test avec Big Karnark de gaelco. Il faut prendre le temps de régler correctement l'image pour avoir quelque chose
de correct. Il y a un peu de compression sur la droite (léger) :

Le problème de compression / overscan semble concerner les pcb avec une frequence horizontale un peu hors normes.



_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  DracoeL le Lun 24 Juin 2013, 21:53

Merci Very Happy
Je crois que je vais en prendre 1 ou 2
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Lun 24 Juin 2013, 22:04

ok, je te filerai un coup de main pour les installer si tu as besoin.

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  DracoeL le Lun 24 Juin 2013, 22:42

A la limite je veux bien ramener plutôt 3/4 écrans puis tester leur compatibilité un fois chez toi.
Ils sont tous bien marqués mais bon ... s'il y a de la tune à se faire ...
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Mar 25 Juin 2013, 09:43

Pas sur le chassis que j'ai installé dans la borne alors, pour les raisons suivantes :

- Il faut souder le connecteur pour les bobines de deflexion directement sur le connecteur de l'écran
(ca implique à chaque fois de souder / dessouder)

- Une fois le test effectué, le tube sera chargé, ce qui implique de le décharger correctement à chaque fois
avec les risques que ca comporte

- Si le tube n'est pas compatible, il y a risque de claquer le chassis.

Bref, ca serait un simple connecteur, j'aurais dit oui, mais là, ça va être plus compliqué...

Par contre, on peut toujours mesurer l'impédance des bobines de deflexion pour voir si elles sont
dans les plages acceptables par le chassis.

A noter qu'il faut obligatoirement un transformateur 220/110 avec isolation galvanique pour que le chassis
puisse fonctionner puisque celui que j'ai pris n'a pas les composants pour pouvoir s'en passer. Le transformateur
présent pour les chassis hantarex n'est pas utilisable. Pour info, j'ai utilisé un transformateur 220/110 torique
qui était utilisé dans une borne sega pour l'écran (virtua cop).

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  DracoeL le Mar 25 Juin 2013, 09:55

Et en sacrifiant un Yoke il n'y a pas moyen de faire un connecteur permutable?
Je vais me renseigner pour trouver le matos dans ce cas.
Cela dit si tu ne te sert pas du transfo que je t'ai filé je veux bien te le récupérer ^^.
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Mar 25 Juin 2013, 09:57

DracoeL a écrit:Et en sacrifiant un Yoke il n'y a pas moyen de faire un connecteur permutable?
Je vais me renseigner pour trouver le matos dans ce cas.
Cela dit si tu ne te sert pas du transfo que je t'ai filé je veux bien te le récupérer ^^.

ok, faut juste que je le retrouve dans mon bordel...

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Lun 26 Aoû 2013, 14:19

j'ai trouvé les schémas du en version 25 et 26 pouces :

https://app.box.com/s/r8q923296sl1hww0hv2l

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Jeu 09 Jan 2014, 17:04

Pour info, le tube idéal pour ce chassis semble bien être le videocolor/hantarex 25 pouces des bornes nstyl.

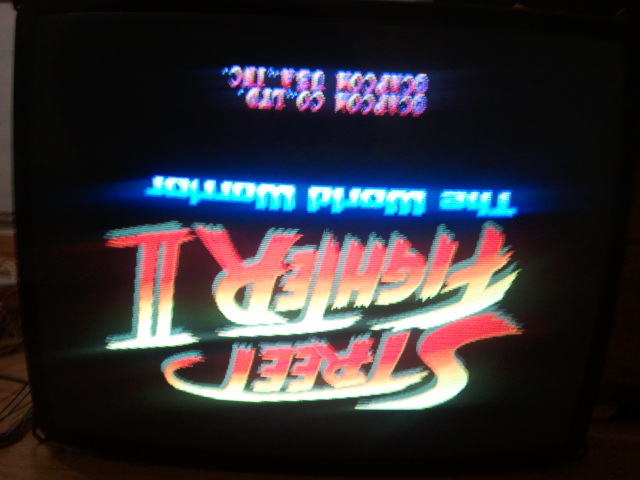

La confirmation en photo sur le tube que m'a donné généreusement n3o, que je remercie à nouveau !





_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  DracoeL le Jeu 09 Jan 2014, 18:56

C'était pas un videocolor que je t'avais filé?
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Jeu 09 Jan 2014, 19:23

DracoeL a écrit:C'était pas un videocolor que je t'avais filé?

oui mais cest pas celui la javais achete un deuxieme chassis et une tv doccaz
cest de celui la que je parle

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  DracoeL le Jeu 09 Jan 2014, 19:39

J'ai pas compris ton explication tu peux recommencer stp? ;o)

En gros l'écran videocolor de la N'styl que je t'ai passé tu y a mis un chassis weiya.
Puis tu as pris un autre chassis weiya que tu as mis sur l'écran videocolor de n3o?

Il y a une différence de résultat entre les 2 tubes?
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Jeu 09 Jan 2014, 19:42

DracoeL a écrit:J'ai pas compris ton explication tu peux recommencer stp? ;o)

En gros l'écran videocolor de la N'styl que je t'ai passé tu y a mis un chassis weiya.
Puis tu as pris un autre chassis weiya que tu as mis sur l'écran videocolor de n3o?

Il y a une différence de résultat entre les 2 tubes?

oui et non c est identique

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  DracoeL le Jeu 09 Jan 2014, 20:08

Va vraiment falloir que je saute le pas  Razz .
avatar
DracoeL
Paléojammatologue
Paléojammatologue

Messages : 3538
Date d'inscription : 27/04/2012
Age : 31
Localisation : Nantes

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Jeu 09 Jan 2014, 20:32

DracoeL a écrit:Va vraiment falloir que je saute le pas  Razz .

combien de fois je te l'ai dit ?   Razz

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  titus1604 le Sam 11 Jan 2014, 19:03

cool ,c'est clair que c'est super que l'on trouve encore des chassies neuf  Cool bien sympa ce poste  Wink

L'installation se fait sans soucis. Il faut juste bien identifier les connecteurs au niveau des bobines
de déflexion.
pour ceci ,il faut un appareil spécifique ou il y a des codes couleurs de fil a savoir au niveau des connecteurs des bobines ?

il faut que l'impédance (résistance) des bobines soient dans les plages suivantes:

la aussi tu fait comment svp ?
avatar
titus1604
Petite frappe
Petite frappe

Messages : 98
Date d'inscription : 08/01/2014

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Sam 11 Jan 2014, 19:10

titus1604 a écrit:cool ,c'est clair que c'est super que l'on trouve encore des chassies neuf  Cool bien sympa ce poste  Wink

L'installation se fait sans soucis. Il faut juste bien identifier les connecteurs au niveau des bobines
de déflexion.
pour ceci ,il faut un appareil spécifique ou il y a des codes couleurs de fil  a savoir au niveau des connecteurs des bobines ?

il faut que l'impédance (résistance) des bobines soient dans les plages suivantes:

la aussi tu fait comment svp ?

un simple multi mètre. Tu mesures en mode 200 ohms (le calibre le plus bas), et tu repères ainsi les broches
correspondant à la déflection verticale et horizontale. Si la resistance est infinie c'est que les deux broches
ne sont pas connectées ensemble via une bobine

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  titus1604 le Sam 11 Jan 2014, 19:40

cool merci  Wink

j'essayais de m’intéressè  a ce genre de défi de trouvé des tuto ou autres mais je ne trouve rien, du moins je dois mal cherché  .
avatar
titus1604
Petite frappe
Petite frappe

Messages : 98
Date d'inscription : 08/01/2014

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  kos71 le Dim 12 Jan 2014, 09:44

Merci mec pour l astuce ! J ai passer 2 mois a chercher une tv en 25 dans les dechetteries .
Sans vouloir te commander cela te dis pas de faire un petit tuto en images .
avatar
kos71
Libéré
Libéré

Messages : 345
Date d'inscription : 03/07/2013

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Dim 12 Jan 2014, 10:17

l'écran est rangé là, mais je peux aider à tout câbler sans soucis

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  titus1604 le Mar 22 Avr 2014, 20:07

salut neo  Very Happy  tu utilises quel transformateur a isolation galvanique.
avatar
titus1604
Petite frappe
Petite frappe

Messages : 98
Date d'inscription : 08/01/2014

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Mar 22 Avr 2014, 20:49

titus1604 a écrit:salut neo  Very Happy  tu utilises quel  transformateur a isolation galvanique.

c'est un transfo 220-110 utilisé dans une borne sega pour alimenter un nanao

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  titus1604 le Mar 22 Avr 2014, 21:01

ok merci  Wink
avatar
titus1604
Petite frappe
Petite frappe

Messages : 98
Date d'inscription : 08/01/2014

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  crebou le Lun 20 Juil 2015, 17:36

Je viens de commander le chassis pour les 19-21 pouces.
Tu n'as pas essayé ce chassis neocps1 ?

avatar
crebou
En rodage ^^
En rodage ^^

Messages : 43
Date d'inscription : 01/06/2013

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  neocps1 le Lun 20 Juil 2015, 17:58

non mais c'est le même style

_________________

avatar
neocps1
Modérateur
Modérateur

Messages : 4760
Date d'inscription : 17/05/2012
Age : 39
Localisation : Chateaudun

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  francklin29 le Mar 21 Juil 2015, 14:57

Très intéressant tout ça !
avatar
francklin29
Petite frappe
Petite frappe

Messages : 84
Date d'inscription : 28/03/2015

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  Marsu le Mar 21 Juil 2015, 17:51

Nom de zeus ! c'est bien ca... merci...

Par contre on peut mesurer ca écran "éteint" ? car bon en fait voila il marche plus :p

Tu dis que ca marche sur hantarex ? genre polo 25 (nba jam, mk...) ?


EDIT : bon mes questions sont cons c'est ca Razz ca peut se mesurer éteint je suppose... l'autre platine queje dois remplacer est une intervideo... à voir...
avatar
Marsu
Ca commence à venir.....
Ca commence à venir.....

Messages : 125
Date d'inscription : 24/07/2013

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  crebou le Sam 08 Aoû 2015, 19:30

En effet Marsu (tes questions sont cons ), tu fais tes mesures écran éteint, ou alors tu es devin et tu fais la mesure une petite semaine avant de savoir que ton chassis va te planter What a Face
Tu peux remplacer n'importe quelle marque de chassis, tant que tes mesures entrent dans les critères souhaités.

Bon, j'ai reçu mon chassis pour 19/21 pouces.
Un poil déçu par l'emballage (étiquette directement sur la boite constructeur) et conditionnement du manufacturier très "limite". Pas de protection dans la boite, mis à part un bout de carton, et le colis est arrivé en bon état extérieur (pas de choc apparent), mais avec le support plastique cassé.
Voila pour la partie "visuelle"

Une fois monté sur un écran 21 pouces, voici le résultat de la grille d'un slot MVS:


Comme vous pouvez le voir sur la photo, j'ai besoin d'une démagnétisation (mais j'en parlerai plus loin), et surtout, j'ai réglé au mieux l'écran, et la grille dépasse de chaque coté.
Lorsque je tourne le potar qui est censé augmenter/rétrécir horizontalement (H-width sur l'autocollant), rien ne se passe. Il s'agit du grand potar blanc à coté de la THT (photo de mon précédent post)
Est ce qu'il a pris aussi un coup comme le support ? confused

Aucun manuel n'ai livré avec le chassis, et il n'y en a d'ailleurs pas à priori.
J'ai contacté Wei Ya, et le degré de réponse est très faible.
Certains auront peut être des idées, donc une autre photo:


-> 1: ça change quoi si je place le fil sur l'autre position ??
-> 2: Inversion d'écran (auto réponse, pour ceux qui achète le chassis et se posent la question)
-> 3: Le fameux switch Wide / Narrow dont neocps1 parle pour le chassis 25-29 pouces j'imagine.
Sauf que lorsque je change de position, mon écran se "tasse" uniquement (compression verticale). Je n'ai aucun changement horizontal (ça m'aurait bien arrangé avec le potar H-widht qui ne fait rien)
Neocps1, tu me confirmes que lorsque tu changes le switch de position, ça joue sur l'horizontal ET le vertical ?
-> 4: Serait-ce pour brancher le degauss ?
Y'a évidement rien d'écrit. En plus, ça serait dégauss auto ou manuel ?
Neocps1, c'est comment sur l'autre chassis ?
-> 5: Il change quoi ce potar en plein milieu du chassis. Sans info, j'ai pas trop envie de le tourner lol

Voili voilou, si quelqu'un à des infos idées, ne serait-ce que pour mon problème d'horizontalité, je suis tout ouïe clown


avatar
crebou
En rodage ^^
En rodage ^^

Messages : 43
Date d'inscription : 01/06/2013

Revenir en haut Aller en bas

Re: Chassis pour tube 25 pouces type videocolor

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
